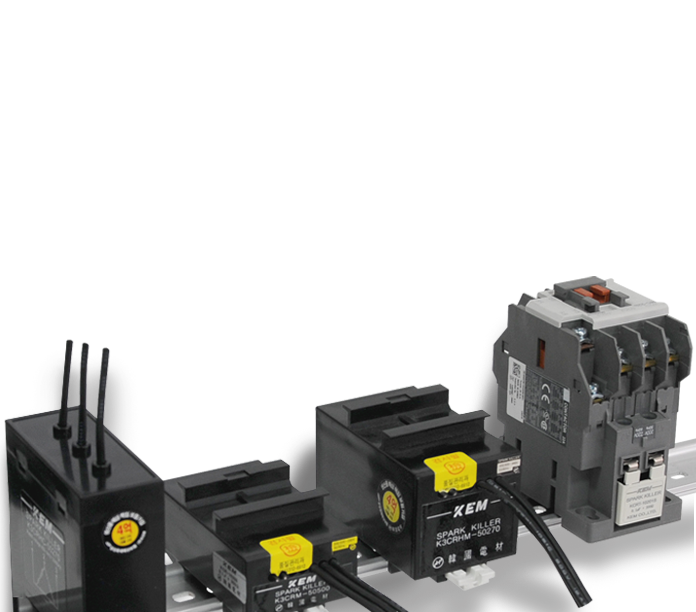

스파크 킬러(Spark Killer/Spark Quencher)는 과부하 내력이 큽니다. 채터링 등 접점 진동에 의한 써지 전압에 대해 효과가 큽니다.
고 역주파수에 대해 임피던스가 아주 적어 저 레벨의 고주파 잡음에 대해 억제력이 있습니다.
| 1 | 위상 | 무 |
단상 |
3 |
삼상 | ||
| 2 | 전압 | 무 | 저전압(110/220V) |
| H | 고전압(380/440V) | ||
| 3 | 단자 | 무 | 기본 전선형 |

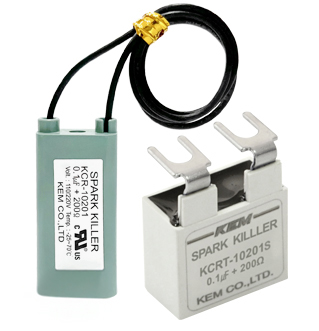

| T | 마그네트 코일 단자형 | ||

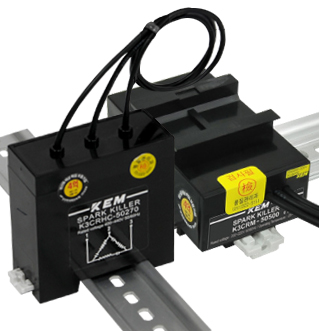

| M | 찬넬 마그네트 일체형 | ||
| C | 찬넬형 | ||
| 4 | 콘덴서 | 10 | 0.1㎌ |
| 20 | 0.2㎌ | ||
| 30 | 0.3㎌ | ||
| 50 | 0.47㎌ |
| 5 | 저항 | 270 | 30Ω |
| 330 | 30Ω | ||
| 470 | 47Ω | ||
| 500 | 50Ω | ||
| 680 | 68Ω | ||
| 121 | 120Ω | ||
| 151 | 150Ω | ||
| 201 | 200Ω | ||
| 501 | 500Ω | ||
6 |
옵션 |
4 |
단상 X 4 일체형 |
- R(Ω) 허용오차 ± 20%
- C(㎌) 허용오차 ± 20%
장치 내의 전기계를 기계로 변환할 때 전자 기계 기구 부품을 이용하는 경우가 많은데, 이때는 코일에 의한 인덕턴스 때문에 큰 에너지의 펄스 역전압이 발생합니다.
일반적으로 회로에 접점이 개폐될 경우, 그 접점에 전압이 인가되어 있으면 접점이 닫힐 때 전류가 흐르고 열릴 때는 인덕턴스에서 역기전력에 의해 전압이 발생하며,
불꽃과 함께 글로우, 아크 등이 발생하여 고주파 진동이 일어나 전자회로에 방해를 주는 원인이 됩니다.
접점은 불꽃 때문에 소모, 변형, 융착되며, 표면에 산화 접촉저항 등가, 접촉불량 등으로 접점 수명을 단축시키게 됩니다.
이 불꽃 발생을 방지하기 위해 접점 간에 삽입하는 회로를 불꽃 소거 회로라고 하며, 여기에 삽입하는 부품을 SPARK KILLER라고 합니다.
1. 과부하 내력이 큽니다.
2. 채터링 등 접점 진동에 의한 서지 전압에 대해 효과가 큽니다.
3. 외부 서지 전압에 효과가 큽니다.
4. 고 역주파수에 대해 임피던스가 아주 적어 저레벨의 고주파 잡음에 대해 억제력이 있습니다.
5. SCR, SSR 등의 보호 및 dv/dt의 개선용으로 CR 시정수를 갖는데 효과가 큽니다.
- 각종 전기 개폐기구 회로
- 공작기계
- 자동화 기계
스파크 킬러 (스파크 퀜져)에 투입되는 전원 주파수가 높은 경우 CR회로에 콘덴서의 도통 현상에 의하여 저항에서 높은 발열로 인하여 스파크 킬러에 이상이
발생될 수 있으니 사용시에 스파크 킬러의 온도 상승이 5℃ 이하가 되도록 필히 점검하고 사용하시기 바랍니다.
