다단 로타리 스위치가 복잡한 배선으로 코드 조합하는 것에 비해, 본 스위치는 디지털 코드화 함에 따라 배선이 단순화되고, 콘넥타 연결이 가능합니다.

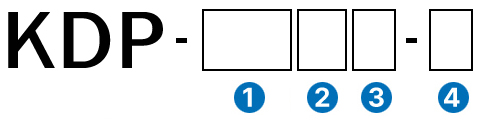

| 1 | 스텝 각도 | 12 | 30˚ |
| 24 | 15˚ | ||
| 2 | 코드 | A | 콤플리먼트 바이너리 코드 |
| B | 리얼 바이너리 코드 | ||
| G | 리얼 그레이 코드 |
| 3 | 핀 수 | 무 | 7핀 |
| F | 8핀 | ||

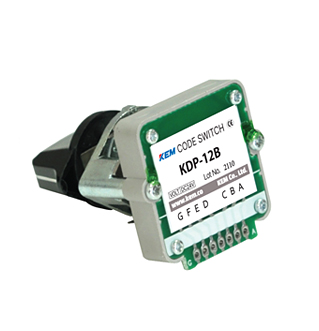

| 4 | 단자 형식 | 무 | 기본형 |

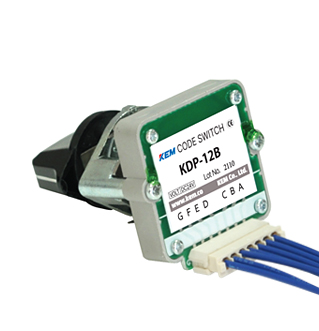

| C | 커넥터형 |
1. 완전 밀폐 구조
완전히 밀폐되어 내유 및 내수효과가 뛰어 납니다.
2. 극소 배선
다단 로타리 스위치가 복잡한 배선으로 코드조합하는 것에 비해, 본 스위치는 디지털 코드화함에 따라 배선이 단순화되고,
콘넥타 연결이 가능합니다.
3. 설정치 변경이 간단
설정치는 SELF-TAPPING변경으로 간단합니다.
4. 금접점 채용
이중 슬라이드 금접점으로 항상 안전된 접촉저항을 유지하여 신뢰성이 높습니다.
5. 코드 종류
콤프리먼트 바이너리 코드와 리얼 바이너리 코드와 그레이 코드 3종류가 잇으며, 각도는 16º와 30º2 종류가 있습니다.
6. 오신호 방지
코드에 따라 인히비트 단자 또는 패리티 단자가 설정되어 있습니다.
