| 모델 | 바리스타 전압
Varistor voltage |
최대 사용 전압
Maximum allowable voltage |
최대 에너지
Maximum energy
(10/1,000㎲) |
최대 피크 전류
Max peak current
(8/20㎲) |
|
| V1mA(V) | AC(V) | DC(V) | (Joule) | 1Time(kA) | |
| K3NRD-15471 | 470(423~517) | 300 | 385 | 148 | 6 |
| K3NR-20471 | 470(423~517) | 300 | 385 | 247 | 10 |
| K3NRH-20821 | 820(738~902) | 510 | 670 | 344 | 10 |
| K3NRH-20102 | 1,000(900~1,100) | 625 | 825 | 420 | 10 |
| K3NRH-20152 | 1,500(1,350~1,650) | 900 | 1,220 | 629 | 10 |

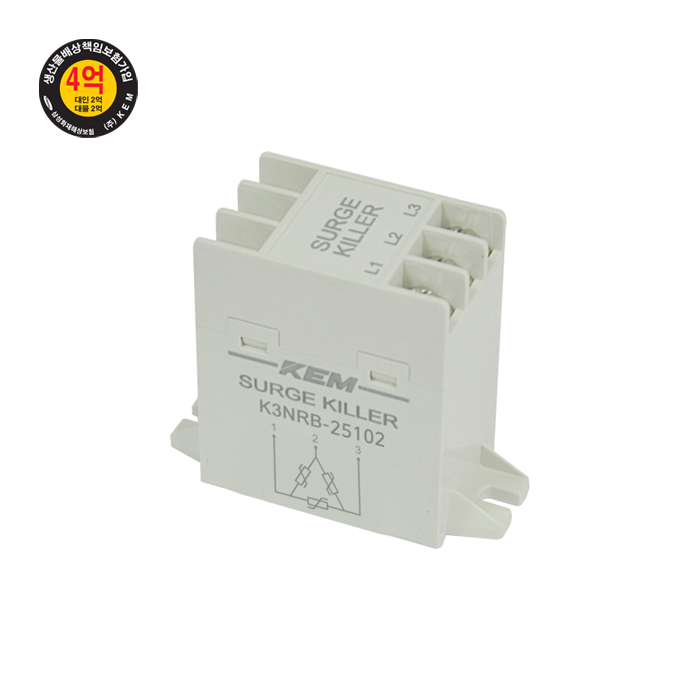

| K3NRB-20471 | 470(423~517) | 300 | 385 | 247 | 10 |
| K3NRB-25471 | 470(423~517) | 510 | 670 | 420 | 15 |
| K3NRHB-25821 | 820(738~902) | 625 | 825 | 525 | 15 |
| K3NRHB-25102 | 1,000(900~1,100) | 900 | 1,220 | 700 | 15 |
| K3NRHB-25152 | 1,500(1,350~1,650) | 300 | 385 | 567 | 20 |
| K3NR-32471 | 470(423~517) | 510 | 670 | 763 | 20 |
| K3NRH-32821 | 820(738~902) | 625 | 825 | 868 | 20 |
| K3NRH-32102 | 1,000(900~1,100) | 900 | 1,220 | 1,092 | 20 |
| K3NRH-32152 | 1,500(1,350~1,650) | 300 | 385 | 707 | 40 |
| K3NR-40471 | 470(423~517) | 510 | 670 | 952 | 40 |
| K3NRH-40821 | 820(738~902) | 625 | 825 | 1,092 | 40 |
| K3NRH-40102 | 1,000(900~1,100) | 900 | 1,220 | 1,260 | 40 |
| K3NRH-40152 | 1,500(1,350~1,650) | 900 | 1,220 | 1,260 | 40 |
| K3NR-53471 | 470(423~517) | 300 | 385 | 148 | 70 |
| K3NRH-53821 | 820(738~902) | 510 | 670 | 1,204 | 70 |
| K3NRH-53102 | 1,000(900~1,100) | 510 | 825 | 1,386 | 70 |
| K3NRH-53152 | 1,500(1,350~1,650) | 900 | 1,220 | 1,596 | 70 |
| K3NRTA-15471 | 470(423~517) | 300 | 385 | 148 | 6 |
| K3NRTB-15471 | 470(423~517) | 300 | 385 | 148 | 6 |
| K3NRTC-15471 | 470(423~517) | 300 | 385 | 148 | 6 |
| K3NRTMA-15471 | 470(423~517) | 300 | 385 | 148 | 6 |
| K3NRTMB-15471 | 470(423~517) | 300 | 385 | 148 | 6 |
※ 사용온도 범위 : -25~+70℃
■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
■ 특별주문 사양도 제작 가능합니다
| 1 | 위상 | 무 | 단상 |
| 3 | 삼상 | ||
| 2 | 전압 | 무 | 저전압 |
| H | 고전압 | ||
| 3 | 형식 | 무 | 기본 전선형 |
| B | 볼트 취부형 | ||
| T | 마크네트 코일 단자형 | ||
| M | 찬넬 마크네트 일체형 | ||
| C | 찬넬형 | ||
| 4 | 바리스타 크기 | 10 | 10Ø |
| 15 | 15Ø |
| 4 | 바리스타 크기 | 20 | 20Ø |
| 5 | 바리스타 전압 | 390 | 39V |
| 560 | 56V | ||
| 820 | 82V | ||
| 221 | 220V | ||
| 271 | 270V | ||
| 471 | 470V | ||
| 821 | 820V | ||
| 105 | 1,000V | ||
| 152 | 1,500V | ||
| 182 | 1,800V |
1. 응답성이 뛰어나며 급격한 고주파성 펄스 전압도 흡수 가능 합니다.
2. 제한 전압특성이 우수합니다.
3. 써지 흡수 능력이 큽니다.
4. 전압, 전류 특성이 대칭으로 되어 있을 뿐 아니라 +극 또는 -극성이 써지를 같은 성능으로 흡수 합니다.
5. 정격 전력이 크고 신뢰성이 높습니다.
1. 각종 반도체(다이오드, 사이리스터, 트랜지스터, iC등)의 써지 과전압으로 부터의 보호.
2. 인버터 사용 회로에 써지 트러블 시 안정적으로 보호.
3. 각종 계측기, 제어기기, 통신, 방송기기 등의 유도전파에 의한 써지 보호.
4. 가전제품, 음향기기 등의 유도전파에 의한 개폐 써지 보호.
5. 반도체 제조 장비.
6. 조선, 자동차, 철도 지하철 설비, 원자력 장비, 항공·공항 장비, 의료장비, 소방 경보기, 자동차 라인, 방위산업 등의 전원 분전함 보호.
경 고
1. 인명사고 및 막대한 재산상의 피해가 우려되는 기기 등에 사용할 경우에는 반드시 2중으로 안전장치를 부착한 후에 사용하십시요.
2. 반드시 판넬에 취부하여 사용하십시요. 감전, 오작동, 고장의 원인이 됩니다 .
3. 감전방지 및 기기 고장방지를 위하여 모든 배선이 종료될 때 까지 전원을 투입하지 마십시요.
4. 지정한 정격 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생 할 수 있으므로 주의하여 주십시요.
5. 본 기기의 탈착은 전원을 OFF한 후 조치하여 주십시요. 감전, 오작, 사고의 원인이 됩니다.
6. 통전 중에 본 기기의 분해 및 단자에 접촉하지 마십시요. 감전, 오작동의 위험이 있습니다.
주 의
1. 주문하신 사양과 일치 하는지 확인 하십시요.
2. 실외에서는 사용하지 마십시요.
3. 부식성 가스(특히 유해가스, 암모니아등)가연성 가스가 발생하지 않는 장소에서 사용 하십시요.
4. 물이 들어갔을때에는 누전,화재의 위험성이 있으므로 필히 점검을 하시기 바랍니다.
5. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.
SPD 써지 킬러 MC, 릴레이용K3NR-20471
