스파크 킬러단상형

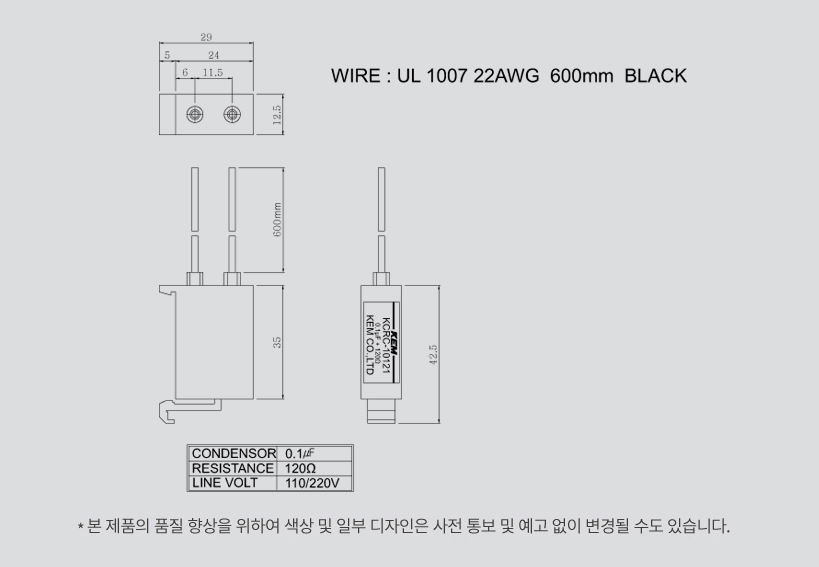

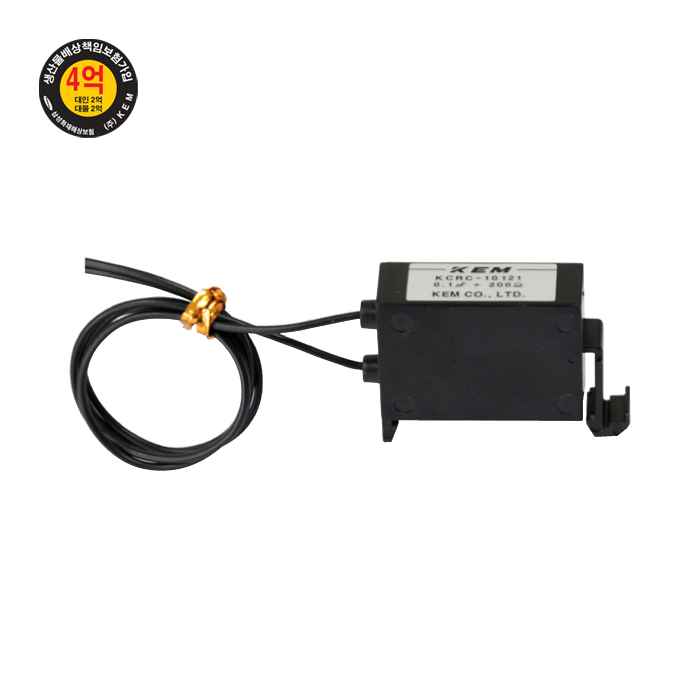

KCRC-10121스파크 킬러 단상형 단상찬넬형

    • 불꽃 발생을 방지하게 위해 접점간에 삽입하는 회로를 불꽃 소거회로라고 하며,
      여기에 삽입하는 부품을 스파크 킬러 라고 합니다.
      단상형 찬넬형
      콘덴서 0.1㎌
      저항 120Ω
      전압 110/220V
모델선택


제품사양

      • 단상형

    • Model C(㎌) R(Ω) L/V(Line volt)
      KCR-10201R 0.1 200 250
      KCR-50500R 0.47 50 250
      KCR-10201 0.1 200 250
      KCR-10121 0.1 120 250
      KCR-10470N 0.1 47 250
      KCR-20151 0.2 150 250
      KCR-20201 0.2 200 250
      KCR-50500 0.47 50 250
      KCR-20501 0.2 500 250
      KCRT-10201S 0.1 200 250
      KCRT-10201 0.1 200 250
      KNCRT-15271 0.1 200 110
      14D271K
      KNCRT-15471 0.1 200 220
      14D471K
      KNCRB-10820 0.5 10 DC 24
      10D820
      KCR-10201x4 0.1 200 250
      KCR-50500x4 0.47 27 250
      KCRH-10680N 0.1㎌ - 800V 7W 68Ω 500
      KCRH-20470N 0.2㎌ - 800V 7W 50Ω 500
      KCRH-30330N 0.3㎌ - 800V 7W 30Ω 500
      KCRH-50270N 0.5㎌, 800V 10W, 10Ω 500
      KCRC-10121 0.1 120 250
      KCRC-10201 0.1 200 250
      KCRC-20201 0.2 200 250
      KCRC-20501 0.2 500 250
      KCRC-50500 0.47 50 250
      KCRHC-10680 0.1 68 500
      KCRHC-20470 0.2 47 500
      KCRHC-30330 0.3 33 500
      KCRHC-50270 0.47 27 500
    • - R(Ω) 허용오차 ± 20%

      - C(㎌) 허용오차 ± 20%


      ※ 사용온도 범위 : -25 ~ +70℃


      ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

형식 및 용도

    • 1 위상

      단상
      3
      삼상
      2 전압 저전압(110/220V)
      H 고전압(380/440V)
      3 단자 기본 전선형
      T 마그네트 코일 단자형
      M 찬넬 마그네트 일체형
      C 찬넬형
      4 콘덴서 10 0.1㎌
      20 0.2㎌
      30 0.3㎌
      50 0.47㎌
    • 5 저항 270 30Ω
      330 30Ω
      470 47Ω
      500 50Ω
      680 68Ω
      121 120Ω
      151 150Ω
      201 200Ω
      501 500Ω

      6


      옵션


      4


      단상 X 4 일체형

    • - R(Ω) 허용오차 ± 20%

      - C(㎌) 허용오차 ± 20%

    • 02 스파크킬러 (스파크 퀜쳐)


             장치 내의 전기계를 기계로 변환할 때 전자 기계 기구 부품을 이용하는 경우가 많은데, 이때는 코일에 의한 인덕턴스 때문에 큰 에너지의 펄스 역전압이 발생합니다.


             일반적으로 회로에 접점이 개폐될 경우, 그 접점에 전압이 인가되어 있으면 접점이 닫힐 때 전류가 흐르고 열릴 때는 인덕턴스에서 역기전력에 의해 전압이 발생하며,

             불꽃과 함께 글로우, 아크 등이 발생하여 고주파 진동이 일어나 전자회로에 방해를 주는 원인이 됩니다.


             접점은 불꽃 때문에 소모, 변형, 융착되며, 표면에 산화 접촉저항 등가, 접촉불량 등으로 접점 수명을 단축시키게 됩니다.
             이 불꽃 발생을 방지하기 위해 접점 간에 삽입하는 회로를 불꽃 소거 회로라고 하며, 여기에 삽입하는 부품을 SPARK KILLER라고 합니다.

    • 03 특징


            1. 과부하 내력이 큽니다.
            2. 채터링 등 접점 진동에 의한 서지 전압에 대해 효과가 큽니다.
            3. 외부 서지 전압에 효과가 큽니다.
            4. 고 역주파수에 대해 임피던스가 아주 적어 저레벨의 고주파 잡음에 대해 억제력이 있습니다.
            5. SCR, SSR 등의 보호 및 dv/dt의 개선용으로 CR 시정수를 갖는데 효과가 큽니다.

    • 04 용도


             - 각종 전기 개폐기구 회로
             - 공작기계
             - 자동화 기계

    • 05 사용상의 주의


             스파크 킬러 (스파크 퀜져)에 투입되는 전원 주파수가 높은 경우 CR회로에 콘덴서의 도통 현상에 의하여 저항에서 높은 발열로 인하여 스파크 킬러에 이상이
             발생될 수 있으니 사용시에 스파크 킬러의 온도 상승이 5℃ 이하가 되도록 필히 점검하고 사용하시기 바랍니다.

사용설명서 및 주의사항

      • 사용 예





    • 경 고
      1. 인명사고 및 막대한 재산상의 피해가 우려되는 기기 등에 사용할 경우에는 반드시 2중으로 안전장치를 부착한 후에 사용하십시요.
      2. 반드시 판넬에 취부하여 사용하십시요. 감전, 오작동, 고장의 원인이 됩니다 .
      3. 감전방지 및 기기 고장방지를 위하여 모든 배선이 종료될 때 까지 전원을 투입하지 마십시요.
      4. 지정한 정격 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생 할 수 있으므로 주의하여 주십시요.
      5. 본 기기의 탈착은 전원을 OFF한 후 조치하여 주십시요. 감전, 오작, 사고의 원인이 됩니다.
      6. 통전 중에 본 기기의 분해 및 단자에 접촉하지 마십시요. 감전, 오작동의 위험이 있습니다.
      7. 제품사용시 주위온도는 -25℃ ~+70℃ 범위내에서 사용 하십시요.

      주 의
      1. 주문하신 사양과 일치 하는지 확인 하십시요.
      2. 실외에서는 사용하지 마십시요.
      3. 부식성 가스(특히 유해가스, 암모니아등)가연성 가스가 발생하지 않는 장소에서 사용 하십시요.
      4. 물이 들어갔을때에는 누전,화재의 위험성이 있으므로 필히 점검을 하시기 바랍니다.
      5. SPARK KILLER 를 사용시, 될 수 있으면 노이즈 등의 발생원 근처에 부착하십시요.
      6. 배선 등의 L(리엑턴스) 성분에 의해 이상 진동을 일으키기도 하고 고주파 성분에 대해서는 임피던스의 상승에 의해 흡수 효과가 저하 할 수도 있습니다.
      7. 규정의 펄스 조건을 준수하여 주십시요.
         특히, 전원주파수가 높은 경우 (70Hz 이상)와 겹칠때는 3상 전파정류 회로등에서는 주의해주십시요.
         체크 방법으로 부품의 온도 상승이 5℃이하로 되면 안전합니다.
      8. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.

인증서

스파크 킬러KCR-10201

스파크 킬러3PHASE-50500

더 자세한 정보를 알고 싶으시다면 제품 카달로그를 다운받으세요. 제품에 대한 문의사항은 Q&A 또는 고객문의를 이용하세요.
