| Parts no | 1In
(8/20㎲) |
2Imax
(8/20㎲) |
Nominal voltage | 3Uc | 4Up | Back-up fuse
& CB |
Case
size |
Protection
mode |
| KB2-40-220-2YF | 20kA
(Mode) |
40kA
(Mode) |
220~240VAC(50/60Hz) | 300V | <1.5kV | 30~50A | A | L-G |
| KB2-40-380-2YF | 380VAC(50/60Hz) | 350V | <2.0kV | 30A | ||||
| KB2-40-480-2YF | 440~480VAC(50/60Hz) | 550V | <2.5kV | 30A | ||||
| KB2-80-220-2YF | 40kA
(Mode) |
80kA
(Mode) |
220~240VAC(50/60Hz) | 300V | <1.5kV | 30~50A | ||
| KB2-80-380-2YF | 380VAC(50/60Hz) | 350V | <2.0kV | 30A | ||||
| KB2-80-480-2YF | 440~480VAC(50/60Hz) | 550V | <2.5kV | 30A | ||||
| KB2-120-220-2YF | 60kA
(Mode) |
120kA
(Mode) |
220~240VAC(50/60Hz) | 350V | <1.5kV | 60~150A | ||
| KB2-120-380-2YF | 380VAC(50/60Hz) | 550V | <2.0kV | 50~100A | ||||
| KB2-120-480-2YF | 440~480VAC(50/60Hz) | 300V | <2.5kV | 50~100A | ||||
| KB2-160-220-2YF | 80kA
(Mode) |
160kA
(Mode) |
220~240VAC(50/60Hz) | 300V | <1.5kV | 60~150A | B | |
| KB2-160-380-2YF | 380VAC(50/60Hz) | 350V | <2.0kV | 50~100A | ||||
| KB2-160-480-2YF | 440~480VAC(50/60Hz) | 550V | <2.5kV | 50~100A | ||||
| KB2-200-220-2YF | 100kA
(Mode) |
200kA
(Mode) |
220~240VAC(50/60Hz) | 300V | <1.5kV | 60~150A | ||
| KB2-200-380-2YF | 380VAC(50/60Hz) | 350V | <2.0kV | 50~100A | ||||
| KB2-200-480-2YF | 440~480VAC(50/60Hz) | 550V | <2.5kV | 50~100A |
| 케이블 | 케이블 길이 | 외함 사이즈 | 외함 및 취부방법 | 표시장치 | ||
| 전원 | PE | |||||

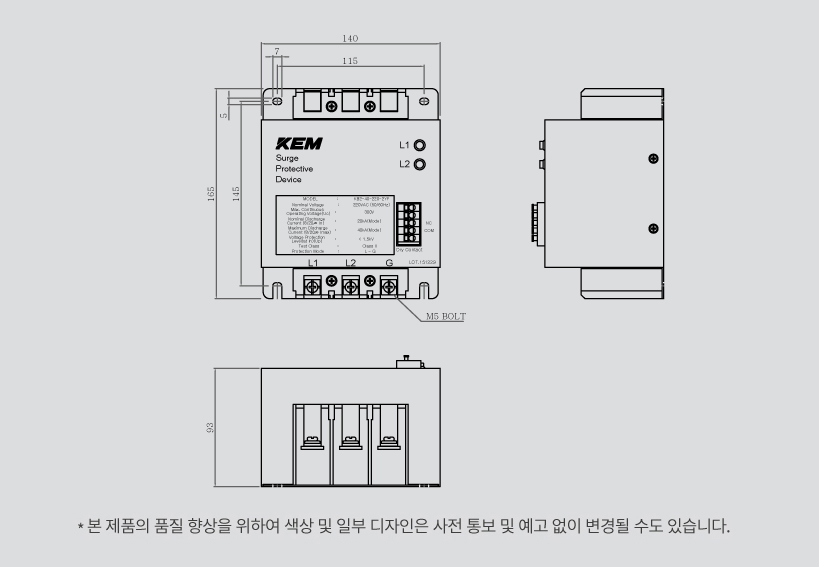

| CLASS 2 | 6/10sq | 6/10sq | 500mm 이내 | A tpye - 140*165*93(mm)
B tpye - 150*225*93(mm) |
Steel case /
M4 나사 체결방식 |
정상 : 녹색 LED 점등 |
| CLASS 3 | 6sq | 6sq | ||||
| 기압 | 고도 | 사용온도 및 습도 | 알람 기능 |
| 80~106kPa | +2,000~-500M | -40~80℃, 5~95%
(결로 없음) |
Dry Contact(NC,COM,NO),
사용전원 선택: AC 220V/ DC 24V |
1. 콤팩트한 형태로 써지 내량(耐量)이 큽니다.
2. 분전함 등에 직접 설치 가능합니다.
3. 급준한 서지에 대해서 동작 지연 현상이 없으며 응답성이 우수합니다.
4. 확실한 보호효과를 얻기 위해 제한 전압이 낮습니다.
5. 과전(過電)수명은 정격을 초과하지 않는 써지입니다.
1. 써지 내량
2. 철도 신호장치 보호
3. 방송통신 중계소 보호
4. 수도 시설등의 뇌서지 대책
5. 통신계측, 제어 장치 보호
6. 배전선 자동 제어 장치 보호
7. 에스컬레이터, 엘리 베이터 제어반 보호
8. 입력측 저압수, 배전함 메인 인입 전원용에 사용
9. UPS 입출력, CCTV, DCS, PLC, SCADA
10. VMS 전광판, SERVICE ENTERANCE
11. 철도, 지하철 방송국, 통신 기지국에 사용
12. 공업용 기계, 산업용 컴퓨터 판넬에 사용
13. 울타리 감지 시스템 전원, 태양광 발전 시스템
14. 농장, 백화점, 운동장, 은행, 병원, 제조 사업장, 박물관, 전신 전화국, 발전소, 정류공장, 주유소 , 화학공장, 원자력 발전소에 사용
설치
사용상의 주의
피뢰기가 정격을 크게 초과하는 써지가 침입했을때 단락 또는 파괴의 위험이 있으므로
다음과 같은 대책을 추천 합니다.
- 피뢰기는 과전류 보호장치 A( 브래커, 누전차단기 휴즈 기타등)보다 가까운 기기측에 설치해서
피뢰기가 단락시에는 신속하게 전원으로부터 분리시켜 주어야 합니다.
- A에 과전류 보호장치를 설치할 수 없을 때에는 B에 설치해 주십시오.
- 선·대지간 피뢰기가 기기 케이스에 접지되었을 때 충분히 낮은 접지 저항을 얻을 수 없을 경우에는 A에 누전 차단기를 사용하시거나
또는 C 열반응성 온도휴즈를 설치해 주십시오.
- 직사광선이나 발열체 근방에 사용할 때는 정격 온도 사용범위 내에 있는지를 확인하고 사용해 주십시오.
- 먼지나 쇳가루, 비와 이슬이 내리는 곳, 염해 오염의 우려가 있는 곳에 부득이 사용할 경우에는 보호용기 안에 넣어서 사용해 주십시오. (보호용기를 사용할 것)
- 피뢰기 결선용으로는 600V 비닐절연전선(IV선), 2㎟ 또는 동등이상의 것을 사용해 주십시요. (접지선은 5.5㎟ 이상)
- 피뢰기 결선은 되로록 짧고 직선적으로 해주십시요.
- 전기시설 유도뇌 써지 대책용으로 써지 내량이 20,000A 것을 사용해 주십시오
KBL Type 사용상의 주의사항
1. SPD 설치 시 전원을 차단 하십시오.
2. KBL 제품은 전선의 길이를 짧게 설치할수록 보호성능이 우수해집니다.
3. 분전함, UPS, AVR 등 보호 대상 장비의 전압과 접지선을 확인하고
가능한 장비 주변 적합한 곳에 설치하십시오.
4. 전원 투입시 LAMP가 점등되면 정상입니다.
(만약 표시등이 점등되지 않을 시 차단기 전원을 내린 후 다시 한번 전선의 연결 상태를 확인하여 주십시오.)
