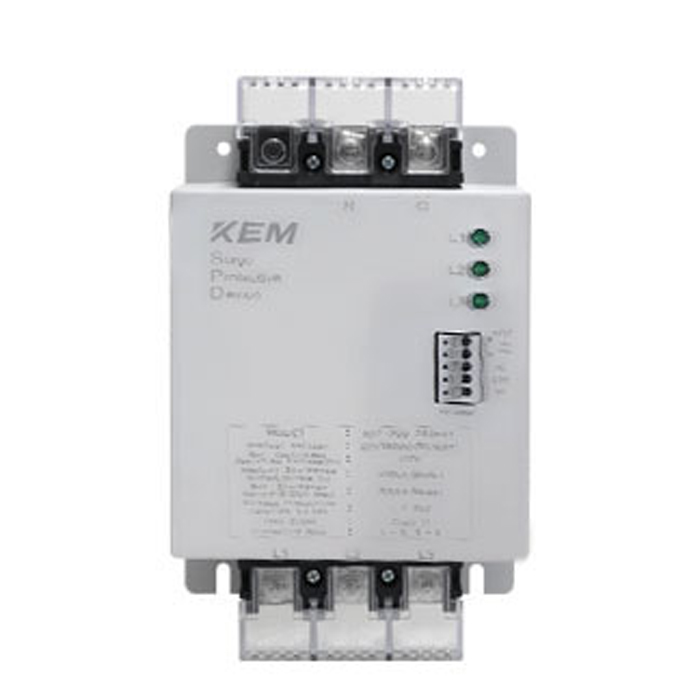

SPD 써지보호장치박스형

KB3-200-4YFSPD 써지보호장치 박스형 삼상전원N접지형

    • 낙뢰 및 써지로 인한 고전압의 유입으로부터
      자동화 기계, 전기·전자, 태양광 발전 시스템,
      통신 시설 등을 보호합니다.
모델선택


KB3-200-4YF

제품사양

      • Class2
    • Parts no 1In
      (8/20㎲)
      		 4Imax
      (8/20㎲)
      		 Nominal voltage 5Uc 6Up Back-up fuse & CB Case
      size
      		 Protection
      mode
      KB2-40-220-4YF 20kV
      (Mode)
      		 40kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 30~50A A L-N,
      N-G
      KB2-40-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 30A
      KB2-40-480-4YF 240/415VAC~
      277/480VAC(50/60Hz)
      		 350V <2.0kV 30A
      KB2-80-220-4YF 40kA
      (Mode)
      		 80kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 30~50A
      KB2-80-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 30A
      KB2-80-480-4YF 240/415VAC~
      277/480VAC(50/60Hz)
      		 350V <2.0kV 30A
      KB2-120-220-4YF 60kA
      (Mode)
      		 120kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 60~150A
      KB2-120-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 50~100A
      KB2-120-480-4YF 240/415VAC~
      277/480VAC(50/60Hz)
      		 350V <2.0kV 50~100A
      KB2-160-220-4YF 80kA
      (Mode)
      		 160kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 60~150A B
      KB2-160-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 50~100A
      KB2-160-480-4YF 240/415VAC~
      277/480VAC(50/60Hz)
      		 350V <2.0kV 50~100A
      KB2-200-220-4YF 100kA
      (Mode)
      		 200kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 60~150A
      KB2-200-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 50~100A
      KB2-200-480-4YF 240/415VAC~
      277/480VAC(50/60Hz)
      		 350V <2.0kV 50~100A
      • Class3
    • Parts no 3Uoc
      (1.2/50㎲)
      		 4Imax
      (8/20㎲)
      		 Nominal voltage 5Uc 6Up Back-up fuse & CB Case
      size
      		 Protection
      mode
      KB3-40-220-4YF 20kV
      (Mode)
      		 40kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 30~50A A L-N,
      N-G
      KB3-40-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 30A
      KB3-40-480-4YF 240/415VAC~
      277/480VAC(50/60Hz)
      		 350V <2.0kV 30A
      KB3-80-220-4YF 80kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 30~50A
      KB3-80-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 30A
      KB3-80-480-4YF 240/415VAC~277/480VAC(50/60Hz) 320V <2.0kV 30A
      KB3-120-220-4YF 120kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 60~150A
      KB3-120-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 50~100A
      KB3-120-480-4YF 240/415VAC~277/480VAC(50/60Hz) 350V <2.0kV 50~100A
      KB3-160-220-4YF 160kA
      (Mode)
      		 120/208VAC(50/60Hz) 150V <1.5kV 60~150A B
      KB3-160-380-4YF 220/380VAC(50/60Hz) 320V <2.0kV 50~100A
      KB3-160-480-4YF 240/415VAC~
      277/480VAC(50/60Hz)
      		 350V <2.0kV 50~100A
      KB3-200-380-4YF 200kA
      (Mode)
      		 220/380VAC(50/60Hz) 320V <2.0kV 60~150A
      KB3-200-480-4YF 240/415VAC~
      277/480VAC(50/60Hz)
      		 350V <2.5kV 50~100A
    • 1Iimp : 임펄스전류(10/350㎲)   2In : 방전전류(8/20㎲)   3Uoc : 방전전압(1.2/50㎲)
      4Imax : 최대방전전류(8/20㎲)   5Uc : 최대연속전압       6Up : 전압보호레벨
      • KB type 공동 사양
    • 케이블 케이블 길이 외함 사이즈 외함 및 취부방법 표시장치
      전원 PE
      CLASS2 6/10sq 6/10sq 500mm 이내 A tpye - 140*165*93(mm)
      B tpye - 150*225*93(mm)
      		 Steel case /
      M4 나사 체결방식
      		 정상 : 녹색 LED 점등
      CLASS3 6sq 6sq
    • 기압 고도 사용온도 및 습도 알람 기능
      80~106kPa +2,000~-500M -40~80℃, 5~95%
      (결로 없음)
      		 Dry Contact(NC,COM,NO),
      사용전원 선택: AC 220V/ DC 24V
    • ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

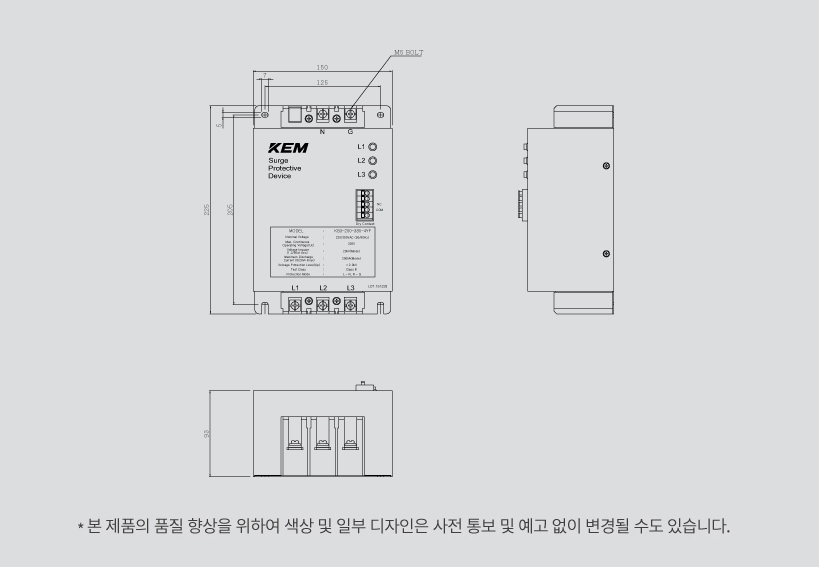

도면

형식 및 용도

    • 02 특징


            1. 콤팩트한 형태로 써지 내량(耐量)이 큽니다.
            2. 분전함 등에 직접 설치 가능합니다.
            3. 급준한 서지에 대해서 동작 지연 현상이 없으며 응답성이 우수합니다.
            4. 확실한 보호효과를 얻기 위해 제한 전압이 낮습니다.
            5. 과전(過電)수명은 정격을 초과하지 않는 써지입니다.

    • 03 용도


           1. 써지 내량
           2. 철도 신호장치 보호
           3. 방송통신 중계소 보호
           4. 수도 시설등의 뇌서지 대책
           5. 통신계측, 제어 장치 보호
           6. 배전선 자동 제어 장치 보호
           7. 에스컬레이터, 엘리 베이터 제어반 보호
           8. 입력측 저압수, 배전함 메인 인입 전원용에 사용
           9. UPS 입출력, CCTV, DCS, PLC, SCADA
           10. VMS 전광판, SERVICE ENTERANCE
           11. 철도, 지하철 방송국, 통신 기지국에 사용
           12. 공업용 기계, 산업용 컴퓨터 판넬에 사용
           13. 울타리 감지 시스템 전원, 태양광 발전 시스템
           14. 농장, 백화점, 운동장, 은행, 병원, 제조 사업장, 박물관, 전신 전화국, 발전소, 정류공장, 주유소 , 화학공장, 원자력 발전소에 사용

    • 04 적용



    • 05 회로도
