제품소개 지속적인 기술개발로 믿을 수 있는 제품을 만들겠습니다.

오일킬러터미널박스형

KOS-600SCB오일킬러 터미널박스형

    • 제품소개
      수표면에 부상되어 있는 비수용성 기름을 분리하며 윤활유, 모터유, 기계 작동유 및 기타 액체상태의 기름제거 등에 광범위하게 적용됩니다.

      전원
      1 Phase, AC(110V, 220V), 60Hz

      벨트(가로 폭 65mm)
      S = 우레탄 벨트

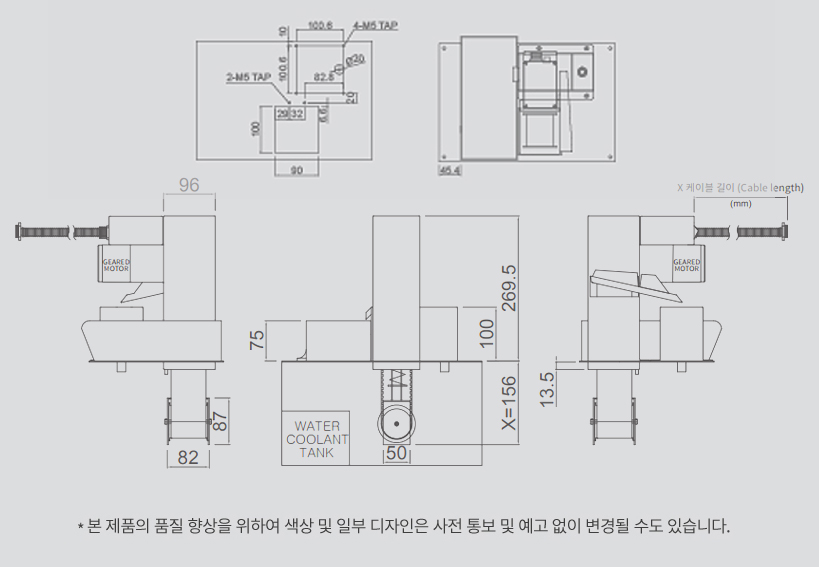

      X-벨트 유효깊이
      156mm

모델선택


제품사양

    • 600SCB SERIES

    • 모델 KOS-600SCB KOS-650SCB KOS-660SCB KOS-670SCB
      X - 길이 156 291 396 509
      □ - 벨트 재질 S=우레탄 벨트
      오일 제거량 5ℓ/h
      전원 1Phase (110VAC, 220VAC 중 선택), 60Hz
    • ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

      형식 및 용도

        • 1 벨트 폭 3 25mm
          6 65mm
          10 100mm
          20 200mm
          튜브직경(Ø)
          T6
          Ø6
          디스크 외형 (Ø) D300 110
          D400 160
          D500 210
          2 벨트 축간길이(표준)   25mm 65mm
          0 263mm 313mm
          5 357mm 448mm
          6 568mm 553mm
          7 683mm 668mm
          벨트 축간길이(대형)   100mm 200mm
          1 313mm
          3 370mm
          5 437mm
          튜브 길이
          130
          130mm
          160
          160mm
          200
          200mm
          3 오일배출방향 0 A
          1 B
          2 C
        • 4
          벨트&튜브
          바이톤 튜브
          S 우레탄 벨트
          *M SUS 벨트
          세척기용(온도 70℃)
          메쉬타입 SUS 벨트
          5 벨트,모터 플라스틱 모터커버
          C 벨트커버
          B 모터 단자박스
          CB 벨트커버+모터 단자박스
          PT 플라스틱 TUB커버
          WT 스틸 TUB커버
          6 케이블 길이 1 1m
          2 2m
          3 3m
          4 4m
          5 5m
          7 사용 전압 1 단상 AC 110V
          2 단상 AC 220V

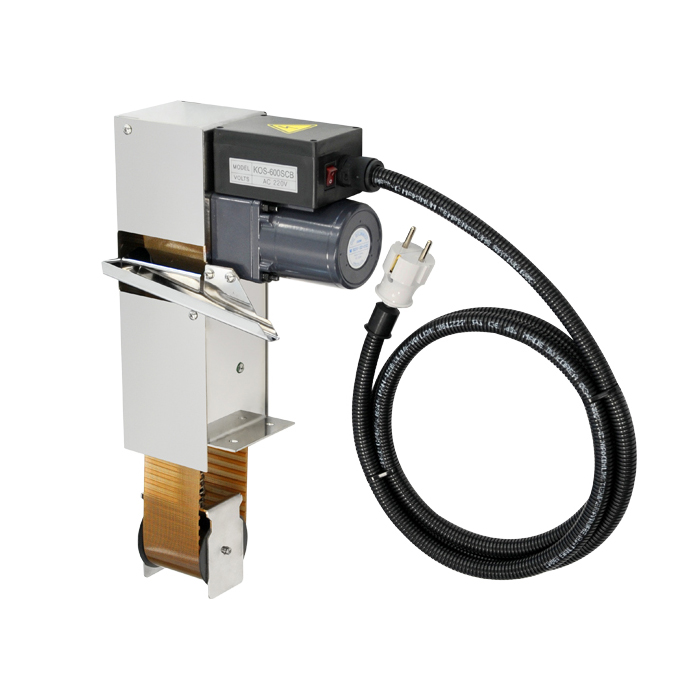

          8 연결 타입 A 플러그 (110V)
          B 플러그 (220V)
          C 3핀 플러그

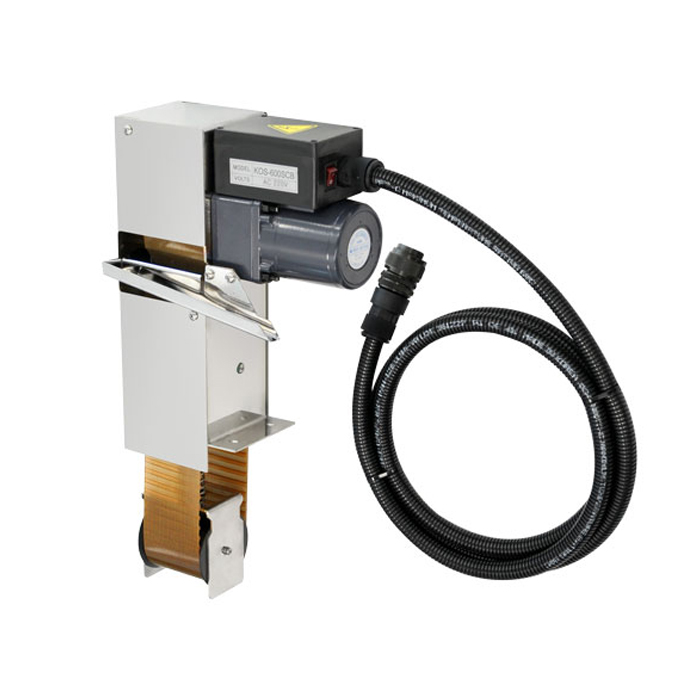

          D 콘넥트
          E 엘보 콘텍트
          • 제품 권장 사용온도 : 20~30℃
          • 고온에서 장시간 사용 시 벨트 변형이 올 수 있습니다.
          •         바탕은 튜브형 오일 스키머에만 적용되는 사양입니다.
          • *M-SUS 벨트는 KOS-351, KOS-601만 적용 가능합니다.
        • 02 특징


          벨트 타입은 다소의 수위변동에 관계없이 지속적인 기름분리가 가능하며, 특수 수지 벨트는 내식, 내충격성이 우수합니다. 열악한 환경에서도 기기의 작동이 원활하여 우수한 내구성을 자랑합니다.
          튜브 타입은 콤팩트한 사이즈로 협소한 공간에도 설치가 용이하며 간편한 설치로 이동식으로 사용 가능합니다.
          디스크 타입은 지속적인 오일 분리가 가능하며 내충격성이 우수합니다.
          * 오일 스키머 사용시 회수되는 절삭유는 필터링을 요구합니다.
            (기기의 수명이 길어지며 작업에 효과가 있습니다.)
        • 03 용도


          절삭유 속의 부유 기름, 열처리, 도장 공장 연삭기, 머시닝 센터, CNC 선반 등
        • 04 연결타입



        • 05 오일 배출 방향



      사용설명서 및 주의사항




        •







        • 경 고
          1. 감전방지 및 기기 고장방지를 위하여 모든 배선이 종료될때까지 전원을 투입하지 마십시오.
          2. 본 기기의 탈착은 전원을 OFF한 후 조치 하십시오. 감전, 오작동, 고장의 원인이 됩니다.
          3. 본 기기는 절대로 분해, 가공, 개선, 수리하지 마십시오.
          4. 본 기기의 파손 방지 및 고장방지를 위하여 정격에 맞는 전원 전압을 공급하여 주십시오.

          주 의
          1. 주문하신 사양과 일치 하는지 확인 하십시요.
          2. 부식성 가스(특히 유해가스, 암모니아 등), 가연성 가스가 발생하지 않는 장소에서 사용하십시오.
          3. 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로 필히 점검을 하시기 바랍니다.
          4. 본 기기의 벨트를 강제로 돌리지 마십시오.
          5. 본 기기의 벨트 교체 시 모터의 샤프트를 강제로 돌리지 마십시오.
          6. 벨트 수명은 2년 이상이나 사용 환경에 따라 수명이 잛아질 수 있습니다.
          7. 모터 수명은 2년 이상이나 사용 환경에 따라 수명이 짧아질 수 있습니다.(하루 8시간 기준)
          8. 본 기기를 낙하시키는 등 충격을 가하지 마십시오.
          9. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.

      인증서

      더 자세한 정보를 알고 싶으시다면 제품 카달로그를 다운받으세요. 제품에 대한 문의사항은 Q&A 또는 고객문의를 이용하세요.
