型号 | KOS-600SWT | KOS-650SWT |
---|---|---|

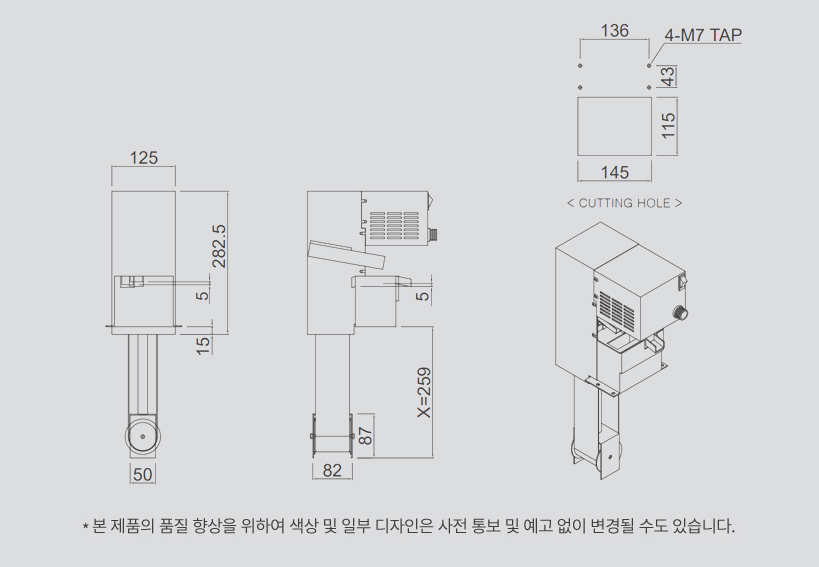

X - 長さ | 137 | 259 |
□ - ベルト材質 | S=Urethane belt | M=Stainless belt | |
オイル除去量 | 5ℓ/h | 5ℓ/h | |
电源 | 1 Phase, AC(110V, 220V), 60Hz |
* M-StainlessbeltはKOS-350, KOS-600のみ適用可能。
■ 規格及び仕様は品質向上を目的に、予告なしに変更となる場合があります。
■ 特別注文仕様も製作可能です。
1 | ベルト幅 | 3 | 25mm | |
---|---|---|---|---|
6 | 65mm | |||
10 | 100mm | |||
20 | 200mm | |||
チューブの径(Ø) | T6 | Ø6 | ||
形(Ø) | D300 | 110 | ||
D400 | 160 | |||
D500 | 210 | |||
2 | ベルト長さ(標準) | 25mm | 65mm | |
0 | 263mm | 313mm | ||
5 | 357mm | 448mm | ||
6 | 568mm | 553mm | ||
7 | 683mm | 668mm | ||
ベルトの長さ(大型) | 100mm | 200mm | ||
1 | 313mm | |||
3 | 370mm | |||
5 | 437mm | |||
チューブの 長さ | 130 | 130mm | ||
160 | 160mm | |||
200 | 200mm | |||
3 | オイル排出方向 | 0 | A | |
1 | B | |||
2 | C |
4 | ベルト& チューブ | 無 | バイトンチューブ | |
S | ウレタンベルト | |||
*M | ステンレスベルト 洗浄機用(70℃) |
|||
Mesh SUS belt | ||||
5 | ベルト,モーター | 無 | プラスチック·モーターカバー | |
---|---|---|---|---|
C | ベルトカバー | |||
B | モーター端子ボックス | |||
CB | ベルトカバー +モーター端子ボックス | |||
PT | プラスチック·TUBカバー | |||
WT | スチールTUBカバー | |||
6 | ケーブルの長さ | 1 | 1m | |
2 | 2m | |||
3 | 3m | |||
4 | 4m | |||
5 | 5m | |||
7 | 使用電圧 | 1 | 単相 AC 110V | |
2 | 单相 AC 220V | |||
8 | 接続タイプ | A | Plug (110V) | |
B | Plug (220V) | |||
C | 3pin Plug | |||
D | Connect | |||
E | Elbow Connect |
*M-ステンレスベルトはKOS-351、KOS-601にのみ適用可能

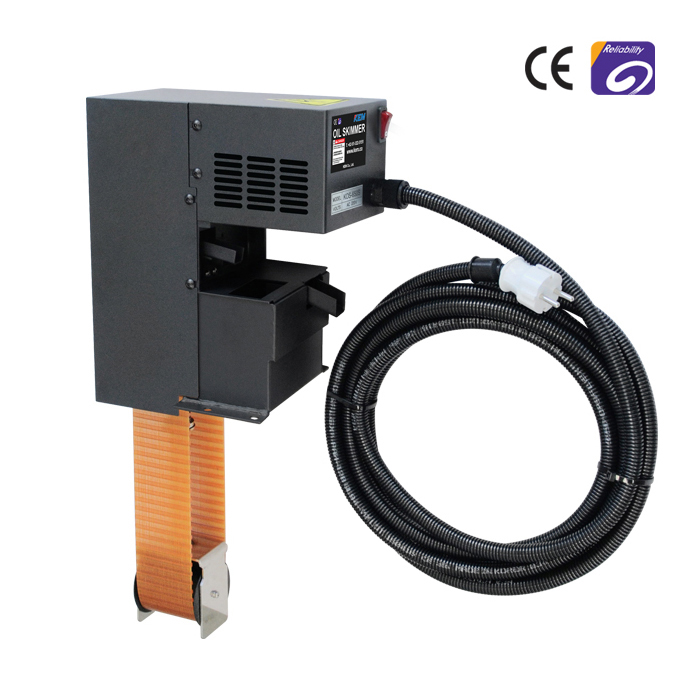

BELT TYPE 多少の水位変動にも対応可能。持続的な油分分離が可能。ウレタンベルトは耐蝕、耐衝撃性に優れています。
TUBE TYPE コンパクトなサイズで狭いスペースにも設置が容易。簡単な設置で取り外しも可能。
DISK TYPE 連続的な油分分離が可能。優れた耐衝撃性。
*オイルスキマー使用時、回収される切削油はフィルタリングが必要です。(機器の寿命が延び、効果的な作業が可能です。)
切削油(水溶性クーラント)表面の浮遊油の除去。熱処理、塗装工場の研削機、マシニングセンタ、 CNC旋盤など。
警告
1. 感電防止、および機器故障防止のため、すべての配線が終了するまで電源を投入しないでください。
2. 本機器の着脱は、電源をOFFした後措置してください。 感電、誤作動、故障の原因となります。
3. 本機器は絶対に分解·加工·改善·修理しないでください。
4. 本機器の破損防止および故障防止のため、定格に合った電源電圧を供給してください。
ご注意
1. ご注文の仕様と一致しているかをご確認ください。
2. 腐食性ガス(特に有害ガス、アンモニアなど)、可燃性ガスが発生しない場所でご使用ください。
3. 水が入ったときは漏電、火災の危険性がありますので必ず点検をしてください。
4. 本機器のベルト(チューブ)を強制的に回さないでください。
5. 本機器のベルト(チューブ)を交換する際は、モーターのシャフトを強制的に回さないでください。
6. ベルト(チューブ)の寿命は2年以上ですが、使用環境により寿命の短縮が生じることがございます。
7. モーター寿命は2年以上ですが、使用環境により寿命を短縮することがあります。(一日8時間基準)
8. 本機器を落とすなど、衝撃を与えないでください。
9. 製品の品質向上のために部品仕様及びデザインが予告なしに変更されることがあります。
もっと詳しい情報をお知りになりたい場合は、製品カタログをダウンロードしてください。
製品に関するお問い合わせはFAQまたはカスタマーセンターをご利用ください。
