코드 스위치KDP 기본형

KDP-12BF코드 스위치 KDP 기본형

완전 밀폐 구조	완전히 밀폐되어 내유 및 내수효과가 뛰어납니다.
극소 배선	다단 로타리 스위치가 복잡한 배선으로 코드 조합하는 것에 비해, 본스위치는 디지탈 코드화함에 따라 배선이 단순화되고 커넥터 연결이 가능합니다.
30˚ / 리얼 바이너리 코드 / 8핀 기본형

사용설명서를 참고해주세요.

모델선택

KDP-12BF

제품사양
도면
형식 및 용도
사용설명서 및 주의사항
인증서

제품사양

- 1. 사용온도 : -20℃~+70℃

  2. 회전우력 : 0.1~0.2N·m(1~2kgf·cm)

  3. 접촉저항 : DC 5V 1A 저항 100mΩ이하

  4. 절연저항 :
  DC 250V / 1분 / 단자-단자 / 500mΩ≤
  DC 500V / 1분 / 단자-접지 / 25V 0.1A

  5. 정 격 :
  저항부하
  AC 5V 0.5A 48V 0.05A
  DC 5V 0.25A 25V 0.05A

  6. 수 명 : 70,000회

Model	step angle		Code			Pin number		Standard type	Connetor type
Model	30°	15°	Complement binary	Real binary	Real gray	7pin	8pin	Standard type	Connetor type
KDP-12A	●		●			●		●
KDP-12B	●			●		●		●
KDP-12G	●				●	●		●
KDP-24A		●	●			●		●
KDP-24B		●		●		●		●
KDP-24G		●			●	●		●
KDP-12AF	●		●				●	●
KDP-12BF	●			●			●	●
KDP-12GF	●				●		●	●
KDP-24AF		●	●				●	●
KDP-24BF		●		●			●	●
KDP-24GF		●			●		●	●
KDP-12A-C	●		●			●			●
KDP-12B-C	●			●		●			●
KDP-12G-C	●				●	●			●
KDP-24A-C		●	●			●			●
KDP-24B-C		●		●		●			●
KDP-24G-C		●			●	●			●
KDP-12AF-C	●		●				●		●
KDP-12BF-C	●			●			●		●
KDP-12GF-C	●				●		●		●
KDP-24AF-C		●	●				●		●
KDP-24BF-C		●		●			●		●
KDP-24GF-C		●			●		●		●

■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.

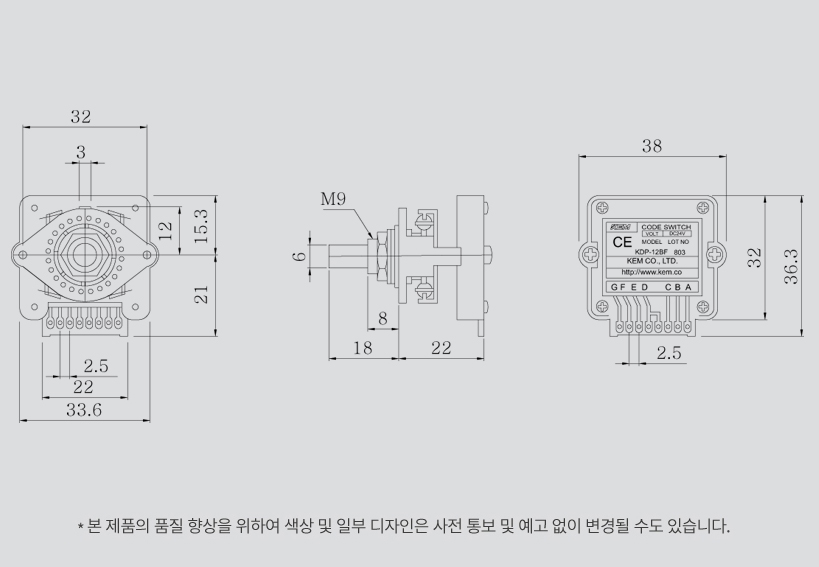

도면

도면(CAD) 다운로드

형식 및 용도

- 1 스텝 각도 12 30˚

  24 15˚

  2 코드 A 콤플리먼트 바이너리 코드

  B 리얼 바이너리 코드

  G 리얼 그레이 코드
- 3 핀 수 무 7핀

  F 8핀

  4 단자 형식 무 기본형

  C 커넥터형
- 02 특징

  1. 완전 밀폐 구조
  완전히 밀폐되어 내유 및 내수효과가 뛰어 납니다.
     2. 극소 배선
  다단 로타리 스위치가 복잡한 배선으로 코드조합하는 것에 비해, 본 스위치는 디지털 코드화함에 따라 배선이 단순화되고,
  콘넥타 연결이 가능합니다.
     3. 설정치 변경이 간단
  설정치는 SELF-TAPPING변경으로 간단합니다.
  4. 금접점 채용
  이중 슬라이드 금접점으로 항상 안전된 접촉저항을 유지하여 신뢰성이 높습니다.
  5. 코드 종류
  콤프리먼트 바이너리 코드와 리얼 바이너리 코드와 그레이 코드 3종류가 잇으며, 각도는 16º와 30º2 종류가 있습니다.
     6. 오신호 방지
  코드에 따라 인히비트 단자 또는 패리티 단자가 설정되어 있습니다.

사용설명서 및 주의사항

- 단수조절법

  단수조절은 상측의 A, B, C…에 대응하는 Hole에 Bolt식 Stopper핀으로 고정합니다.
- 경 고
  1. 인명사고 및 막대한 재산상의 피해가 우려되는 기기 등에 사용 할 경우에는 반드시 2중으로 안전 장치를 부착한 후에 사용하십시오.
  2. 지정한 정격 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생 할 수 있으므로 주의하여 주십시오.
  3. 전원을 입력(ON)시키키 전에 반드시 결선이 올바르게 되어 있는지를 확인하십시오.
  4. 제품의 분해, 가공, 개조, 수리를 하면 오작동의 원인이 되므로 절대로 하지 마십시오.

  주 의
  1. 실외에서는 사용하지 마십시오.
  2. 부식성 가스(특히 유해가스, 암모니아 등), 가연성 가스가 발생하지 않는 장소에서 사용하십시오.
  3. 청소시 물, 유기용제를 사용하지 마시고, 물기가 없는 마른수건이나 압축공기 등으로 청소를 하시기 바랍니다.
  4. 제품의 설치 및 분리는 전원을 OFF한 후에 실시하여 주십시오.
  5. 외부 기기와 결선시 번호를 확인후 배선을 정확하게 결선하여 주십시오.
  6. 제품 부착에 관하여 다음과 같은 장소를 피하여 주십시오.
  - 본체에 직접 진동, 충격이 가하여 지는 장소
  - 티끌과 먼지, 염분, 철분이 많은 장소
  - 직사 일광을 받는 장소
  7. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.
