| 모델 | K3PMR-220 | K3PMR-380 | K3PMR-440 |
| 정격전압 | 3Ø AC 200 ~ 240V 50/60HZ | 3Ø AC 340 ~ 390V 50/60HZ | 3Ø AC 400 ~ 450V 50/60HZ |
| 사용주위온도 | -10~+50℃(단, 결빙되지 않을것) | ||
| 기계적 수명 | 10만회 이상 | ||
| 전기적 수명 | 1만회 이상 | ||
| 1 | 전압 | 220 | 3Ø AC 220V |
| 380 | 3Ø AC 380V | ||
| 440 | 3Ø AC 440V |

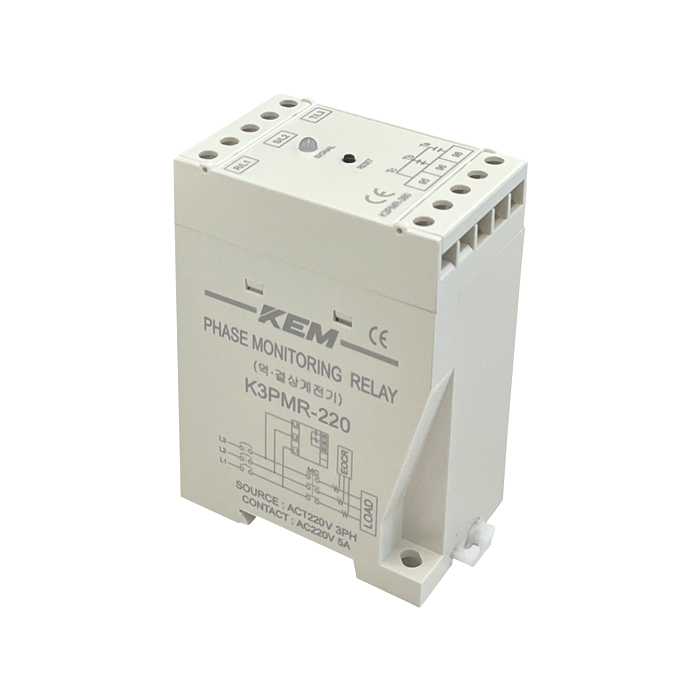

오배선에 의한 모터의 역회전을 확실히 방지하는 계전기
전원 투입과 동시에 정상,반상을 판별하고 반상 상태일 때는 마그네트 스위치의 투입을 저지합니다.
전압 검출 방식이기 때문에 부하 전류에 관계없이 사용 가능합니다.
잘못된 배선에 의한 역회전이 사고로 연결되는 기기의 내장용으로 콘베어,호이스트,크레인,수중점프,압축기,냉동기,공작기계 건설 기계 등
위상 검출 방식이므로 단상에서는 사용할 수 없습니다.
마그네트 콘넥타 부하측의 오배선은 검출 되지 않습니다.
전원 투입과 동시에 정상,반상을 판별하고 반상인 상태일 때에는 마그네트 스위치의 작동을 저지함과 동시에 LED 소등됩니다.
(단, 정상 작동시 LED점등)
전압 검출 방식이기 때문에 부하 전류에 관계없이 사용 가능합니다.
역상 검출
| 입력방식 | LED(G) | 출력 접점 (A) |
| R-S-T | ON | ON |
| R-T-S | OFF | OFF |
| S-R-T | OFF | OFF |
| T-S-R | OFF | OFF |
경 고
1. 인명사고 및 막대한 재산상의 피해가 우려되는 기기 등에 사용할 경우에는 반드시 2중으로 안전장치를 부착한 후에 사용하십시요.
2. 반드시 판넬에 취부하여 사용하십시요. 감전, 오작동, 고장의 원인이 됩니다 .
3. 감전방지 및 기기 고장방지를 위하여 모든 배선이 종료될 때 까지 전원을 투입하지 마십시요.
4. 가스 근처에서 사용금지 - 방폭구조가 아니므로 가연성, 폭발성 가스가 있는 장소에서는 사용하지 마십시요.
5. 정격 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생 할 수 있으므로 주의하여 주십시요.
6. 전원을 입력(ON)시키키 전에 반드시 결선이 올바르게 되어 있는지를 확인 하십시요.
7. 제품의 분해, 가공, 개조, 수리를 하면 오작동의 원인이 되므로 절대로 하지 마십시요.
8. 본 기기의 파손방지 및 고장방지를 위하여 정격에 맞는 전압을 사용하여 주십시요.
9. 본기기의 탈착은 전원을 OFF한 후 조치하십시요. 감전, 오작동의 위험이 있습니다.
10 통전 중에 본 기기의 분해 및 단자에 접촉하지 마십시요. 감전, 오작동의 위험이 있습니다.
주 의
1. 주문하신 사양과 일치 하는지 확인 하십시요.
2. 실외에서는 사용하지 마십시요.
3. 부식성 가스(특히 유해가스, 암모니아등)가연성 가스가 발생하지 않는 장소에서 사용 하십시요.
4. 물이 들어갔을때에는 누전,화재의 위험성이 있으므로 필히 점검을 하시기 바랍니다.
5. 청소시 물, 유기용제를 사용하지 마시고, 물기가 없는 마른 수건이나 압축공기 등으로 청소하시기 바랍니다.
6. 본 기기를 낙하시키는 등 충격을 가하지 마십시요.
7. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.
