SPD 써지보호장치박스형

KBL20-2YNSPD 써지보호장치 박스형

    • 낙뢰 및 써지로 인한 고전압의 유입으로부터
      자동화 기계, 전기·전자, 태양광 발전 시스템,
      통신 시설 등을 보호합니다.

모델선택


제품사양

      • 단상 전원 접지형 KBL TYPE Class 2/3

    • Parts no 1In
      (8/20㎲)
      2Imax
      (8/20㎲)
      Nominal voltage 3Uc 4Up Back-up fuse
      & CB
      Case
      size
      Protection
      mode
      KBL20-220-4YN 10kA(Mode) 20kA(Mode) 120/208VAC(50/60Hz) 150V <2.0kV 30A A L-N
      N-G
      KBL20-380-4YN 220/380VAC(50/60Hz) 320V
      KBL20-480-4YN 277/480VAC(50/60Hz) 350V
      KBL40-220-4YN 20kA(Mode) 40kA(Mode) 120/208VAC(50/60Hz) 150V
      KBL40-380-4YN 220/380VAC(50/60Hz) 320V
      KBL40-480-4YN 277/480VAC(50/60Hz) 350V
      KBL80-220-4YN 40kA(Mode) 80kA(Mode) 120/208VAC(50/60Hz) 150V 50A B
      KBL80-380-4YN 220/380VAC(50/60Hz) 320V
      KBL80-480-4YN 277/480VAC(50/60Hz) 350V
    • 1In : 방전전류(8/20㎲)   2Imax : 최대방전전류(8/20㎲)

      3Uc : 최대연속전압  4Up : 전압보호레벨

      • KBL type 공동 사양

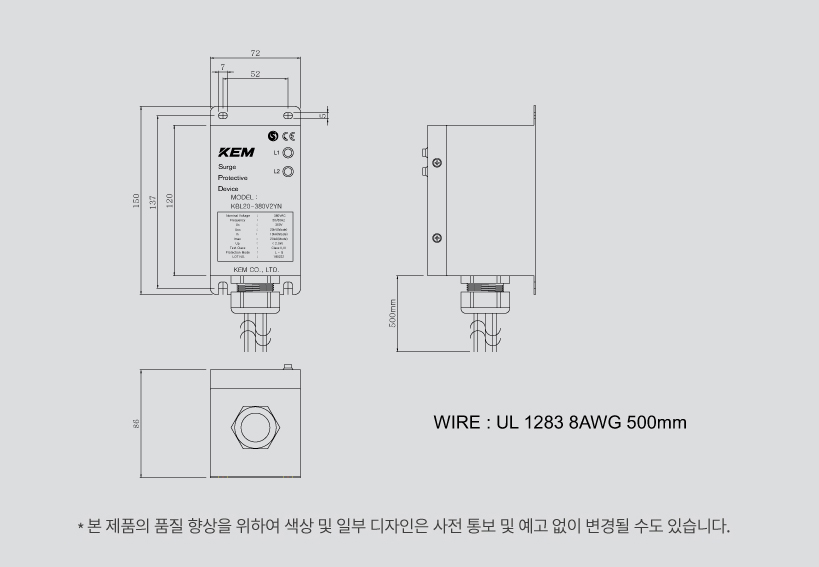

    • 케이블 외함 사이즈 케이블 길이 외함 및 취부방법 표시장치
      전원 PE
      UL1283 8AWG A tpye - 72*150*86(mm)
      B tpye - 72*190*86(mm)
      500mm 이내 Steel case /
      M4 나사 체결방식
      정상 : 녹색 LED 점등
    • 기압 고도 사용온도 및 습도
      80~106kPa +2,000~-500M -40~80℃, 5~95%
      (결로 없음)
    • ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

형식 및 용도

    • 02 특징


            1. 콤팩트한 형태로 써지 내량(耐量)이 큽니다.
            2. 분전함 등에 직접 설치 가능합니다.
            3. 급준한 서지에 대해서 동작 지연 현상이 없으며 응답성이 우수합니다.
            4. 확실한 보호효과를 얻기 위해 제한 전압이 낮습니다.
            5. 과전(過電)수명은 정격을 초과하지 않는 써지입니다.

    • 03 용도


           1. 써지 내량
           2. 철도 신호장치 보호
           3. 방송통신 중계소 보호
           4. 수도 시설등의 뇌서지 대책
           5. 통신계측, 제어 장치 보호
           6. 배전선 자동 제어 장치 보호
           7. 에스컬레이터, 엘리 베이터 제어반 보호
           8. 입력측 저압수, 배전함 메인 인입 전원용에 사용
           9. UPS 입출력, CCTV, DCS, PLC, SCADA
           10. VMS 전광판, SERVICE ENTERANCE
           11. 철도, 지하철 방송국, 통신 기지국에 사용
           12. 공업용 기계, 산업용 컴퓨터 판넬에 사용
           13. 울타리 감지 시스템 전원, 태양광 발전 시스템
           14. 농장, 백화점, 운동장, 은행, 병원, 제조 사업장, 박물관, 전신 전화국, 발전소, 정류공장, 주유소 , 화학공장, 원자력 발전소에 사용

    • 04 적용



    • 05 회로도


사용설명서 및 주의사항

    • 설치



    • 사용상의 주의
      피뢰기가 정격을 크게 초과하는 써지가 침입했을때 단락 또는 파괴의 위험이 있으므로
      다음과 같은 대책을 추천 합니다.
      - 피뢰기는 과전류 보호장치 A( 브래커, 누전차단기 휴즈 기타등)보다 가까운 기기측에 설치해서
        피뢰기가 단락시에는 신속하게 전원으로부터 분리시켜 주어야 합니다.
      - A에 과전류 보호장치를 설치할 수 없을 때에는 B에 설치해 주십시오.



      - 선·대지간 피뢰기가 기기 케이스에 접지되었을 때 충분히 낮은 접지 저항을 얻을 수 없을 경우에는 A에 누전 차단기를 사용하시거나
         또는 C 열반응성 온도휴즈를 설치해 주십시오.
      - 직사광선이나 발열체 근방에 사용할 때는 정격 온도 사용범위 내에 있는지를 확인하고 사용해 주십시오.
      - 먼지나 쇳가루, 비와 이슬이 내리는 곳, 염해 오염의 우려가 있는 곳에 부득이 사용할 경우에는 보호용기 안에 넣어서 사용해 주십시오. (보호용기를 사용할 것)
      - 피뢰기 결선용으로는 600V 비닐절연전선(IV선), 2㎟ 또는 동등이상의 것을 사용해 주십시요. (접지선은 5.5㎟ 이상)
      - 피뢰기 결선은 되로록 짧고 직선적으로 해주십시요.
      - 전기시설 유도뇌 써지 대책용으로 써지 내량이 20,000A 것을 사용해 주십시오


      KBL Type 사용상의 주의사항
      1. SPD 설치 시 전원을 차단 하십시오.
      2. KBL 제품은 전선의 길이를 짧게 설치할수록 보호성능이 우수해집니다.
      3. 분전함, UPS, AVR 등 보호 대상 장비의 전압과 접지선을 확인하고
         가능한 장비 주변 적합한 곳에 설치하십시오.
      4. 전원 투입시 LAMP가 점등되면 정상입니다.
          (만약 표시등이 점등되지 않을 시 차단기 전원을 내린 후 다시 한번 전선의 연결 상태를 확인하여 주십시오.)



    • 경고
      1. 인명사고 및 막대한 재산상의 피해가 우려되는 기기 등에 사용할 경우에는 반드시 2중으로 안전장치를 부착한 후에 사용하십시오.
      2. 반드시 판넬에 취부하여 사용하십시요. 감전, 오작동, 고장의 원인이 됩니다 .
      3. 감전방지 및 기기 고장방지를 위하여 모든 배선이 종료될 때 까지 전원을 투입하지 마십시오.
      4. 지정한 정격 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생 할 수 있으므로 주의하여 주십시오.
      5. 전원을 입력(ON)시키키 전에 반드시 결선이 올바르게 되어 있는지를 확인 하십시오.
      6. 통전 중에 본 기기의 분해 및 단자에 접촉하지 마십시요. 감전, 오작동의 위험이 있습니다.

      주의
      1. 주문하신 사양과 일치하는지 확인 하십시오.
      2. 실외에서는 사용하지 마십시오.
      3. 부식성 가스(특히 유해가스, 암모니아등)가연성 가스가 발생하지 않는 장소에서 사용하십시오.
      4. 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로 필히 점검을 하시기 바랍니다.
      5. 제품의 품질 향상을 위하여 부품 사양 및 디자인이 예고 없이 변경될 수 있습니다.

인증서

SPD 써지 보호 장치KB3-80-480-4Y

SPD 써지 보호 장치KB3-40-220-4Y

SPD 써지 보호 장치KBL80-220 /380 / 480

SPD 써지 보호 장치KBL80-220 /380 / 480

SPD 써지 보호 장치KBL80-220 /380 / 480

SPD 써지 보호 장치KB3-80-480-4Y

SPD 써지 보호 장치KB3-40-220-4Y

SPD 써지 보호 장치KBL20-220V2YN 외4

SPD 써지 보호 장치KBL20-480V3YN 외 4

SPD 써지 보호 장치KBL40-220V3YN 외 4

SPD 써지 보호 장치KBL40-480V4YN 외1

SPD 써지 보호 장치KBL80-220V4YN 외4

SPD 써지 보호 장치KBL80-380V2YN외 5
