SPD 써지보호장치박스형

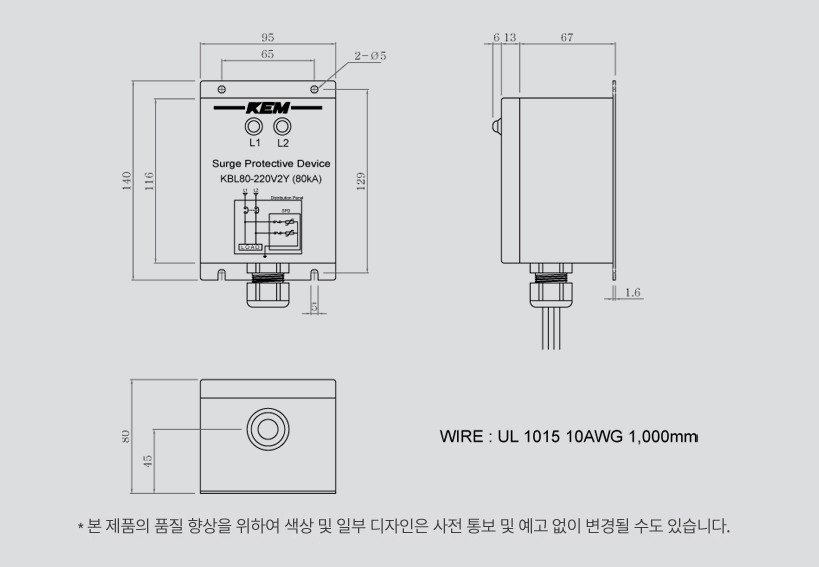

KBL80-2YSPD 써지보호장치 박스형

모델선택


제품사양

    • Parts no Withstanding
      surge current
      Rated system
      voltage
      Maximum continuous
      operating voltage
      Voltage protection level
      8/20㎲
      1Time(A)
      Uo Uc Up
      KC10-120V2Y 10kA 1P 120V 2W 175V 2.5kV
      KC10-220V2Y 10kA 1P 220V 2W 300V
      KC10-380V2Y 10kA 1P 380V 2W 510V
      KC10-440V2Y 10kA 1P 440V 2W 625V
      KC15-120V2Y 15kA 1P 120V 2W 175V
      KC15-220V2Y 15kA 1P 220V 2W 300V
      KC15-380V2Y 15kA 1P 380V 2W 510V
      KC15-440V2Y 15kA 1P 440V 2W 625V
      K20-120V2Y 20kA 1P 120V 2W 175V
      K20-220V2Y 20kA 1P 220V 2W 300V
      K20-380V2Y 20kA 1P 380V 2W 510V
      K20-440V2Y 20kA 1P 440V 2W 625V
      K40-120V2Y 40kA 1P 120V 2W 175V
      K40-220V2Y 40kA 1P 220V 2W 300V
      K40-380V2Y 40kA 1P 380V 2W 510V
      K40-440V2Y 40kA 1P 440V 2W 625V
      K70-120V2Y 70kA 1P 120V 2W 175V
      K70-220V2Y 70kA 1P 220V 2W 300V
      K70-380V2Y 70kA 1P 380V 2W 510V
      K70-440V2Y 70kA 1P 440V 2W 550V
      K80-120V2Y 80kA 1P 120V 2W 175V
      K80-220V2Y 80kA 1P 220V 2W 300V
      K80-380V2Y 80kA 1P 380V 2W 510V
      K80-440V2Y 80kA 1P 440V 2W 550V
      KL10-120V2Y 10kA 1P 120V 2W 175V
      KL10-220V2Y 10kA 1P 220V 2W 300V
      KL10-380V2Y 10kA 1P 380V 2W 510V
      KL10-440V2Y 10kA 1P 440V 2W 625V
      KL15-120V2Y 15kA 1P 120V 2W 175V
      KL15-220V2Y 15kA 1P 220V 2W 300V
      KL15-380V2Y 15kA 1P 380V 2W 510V
      KL15-440V2Y 15kA 1P 440V 2W 625V
      KBL20-220V2Y 20kA 1P 220V 2W 300V
      KBL20-380V2Y 20kA 1P 380V 2W 510V
      KBL20-440V2Y 20kA 1P 440V 2W 625V
      KBL40-220V2Y4 40kA 1P 220V 2W 300V
      KBL40-380V2Y 40kA 1P 380V 2W 510V
      KBL40-440V2Y 40kA 1P 440V 2W 550V
      KBL70-220V2Y 70kA 1P 220V 2W 300V
      KBL70-380V2Y 70kA 1P 380V 2W 510V
      KBL70-440V2Y 70kA 1P 440V 2W 550V
      KBL80-220V2Y 80kA 1P 220V 2W 300V
      KBL80-380V2Y 80kA 1P 380V 2W 510V
      KBL80-440V2Y 80kA 1P 440V 2W 550V
    • ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

형식 및 용도

    • 02 특징


            1. 콤팩트한 형태로 써지 내량(耐量)이 큽니다.
            2. 분전함 등에 직접 설치 가능합니다.
            3. 급준한 서지에 대해서 동작 지연 현상이 없으며 응답성이 우수합니다.
            4. 확실한 보호효과를 얻기 위해 제한 전압이 낮습니다.
            5. 과전(過電)수명은 정격을 초과하지 않는 써지입니다.

    • 03 용도


           1. 써지 내량
           2. 철도 신호장치 보호
           3. 방송통신 중계소 보호
           4. 수도 시설등의 뇌서지 대책
           5. 통신계측, 제어 장치 보호
           6. 배전선 자동 제어 장치 보호
           7. 에스컬레이터, 엘리 베이터 제어반 보호
           8. 입력측 저압수, 배전함 메인 인입 전원용에 사용
           9. UPS 입출력, CCTV, DCS, PLC, SCADA
           10. VMS 전광판, SERVICE ENTERANCE
           11. 철도, 지하철 방송국, 통신 기지국에 사용
           12. 공업용 기계, 산업용 컴퓨터 판넬에 사용
           13. 울타리 감지 시스템 전원, 태양광 발전 시스템
           14. 농장, 백화점, 운동장, 은행, 병원, 제조 사업장, 박물관, 전신 전화국, 발전소, 정류공장, 주유소 , 화학공장, 원자력 발전소에 사용

    • 04 적용



    • 05 회로도
