색상
| 구분 | KPL |
| 정격 | AC 125/250V 5A |
| LED 전압 | DC 24V |
| 절연 저항 | ≥ 2MΩ |
| 접촉 저항 | ≤ 50mΩ |
| 작동 강도 | 3 ~ 4N |
| 스위치 작동 거리 | 3.5 ± 0.2mm |
| 기계적 수명 | 100,000회 |
| LED 수명 | 40,000h |
| 동작 온도 | -25℃ ~ 55℃ |
| 1 | 버튼형식 | 무 | 돌출형 |
| C | |||
| U | 매입형 | ||
| L | 점등형 | ||
| 2 | 전류 | 무 | AC 250V 8A |
| S | AC 250V 5A | ||
| D | DC 24V | ||
| 3 | 판넬 가공 치수 | 10 | 10Ø |
| 12 | 12Ø | ||
| 16 | 16Ø |
| 3 | 판넬 가공 치수 | 22 | 22Ø |
| 25 | 25Ø | ||
| 4 | 접점 | 무 | 1a1b |
| 2 | 2a2b | ||
| 5 | 색상 | R | 적색 |
| G | 녹색 | ||
| Y | 황색 | ||
| B | 청색 | ||
| W | 백색 |
1. 버튼 머리부분의 높낮이를 용도에 맞춰 조절할 수 있습니다.
2. 버튼 돌출부위의 소형화로 각종 소형 CONTROL BOX에도 적합하도록 설계되었습니다.
3. 몸체는 다이캐스팅 사출제품이므로 견고합니다.
4. 동작부위는 아크릴 혼합수지 사출로 색상이 선명하고 적색,녹색,황색,백색,청색 등 다양한 색상으로 구성되어 선택의 폭이 넓습니다.
5. 고정 너트는 드라늄 소재 가공으로 견고하고 제품의 품위를 한층 높여 줍니다.
- 사무용기기
- 각종 측정장비
- 산업용 자동제어 기기
- 이동형 소형 CONTROL BOX
- 자동화 기기

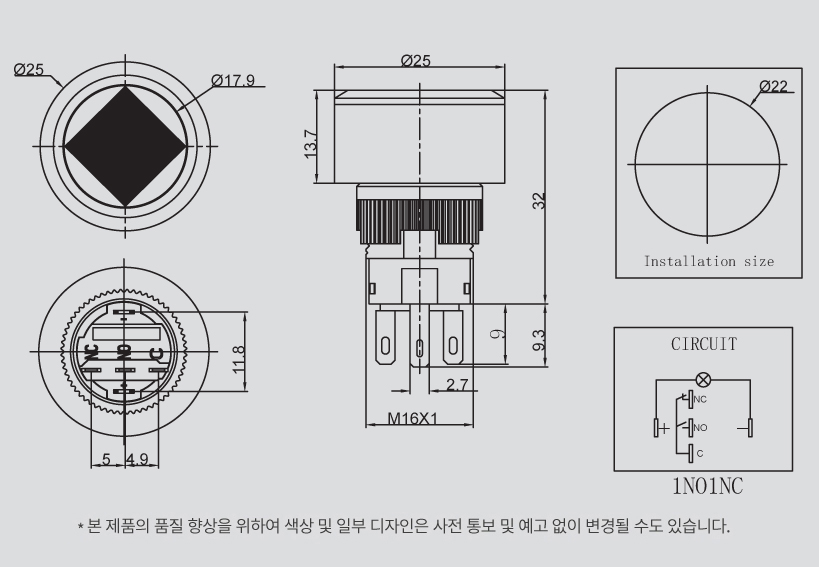

Panel 취부구조
1. 높이 조절용 너트를 이용해서 A부분의 높이를 조절할 수 있습니다.
2. PANEL 두께가 두꺼울 경우 와샤 및 높이 조절용 너트 없이 사용할 수 있습니다.
접점 구성도
