N.F.B 핸들안전 커버

KNH-203WCN.F.B 핸들 안전 커버

    • 과부하 차단을 방지해주고 Door 인터록크 기능과 핸들록크 기능을 가지고 있습니다.
      핸들은 Door에 취부하는 구조로 Door핸들과 병용이 가능합니다.
모델선택


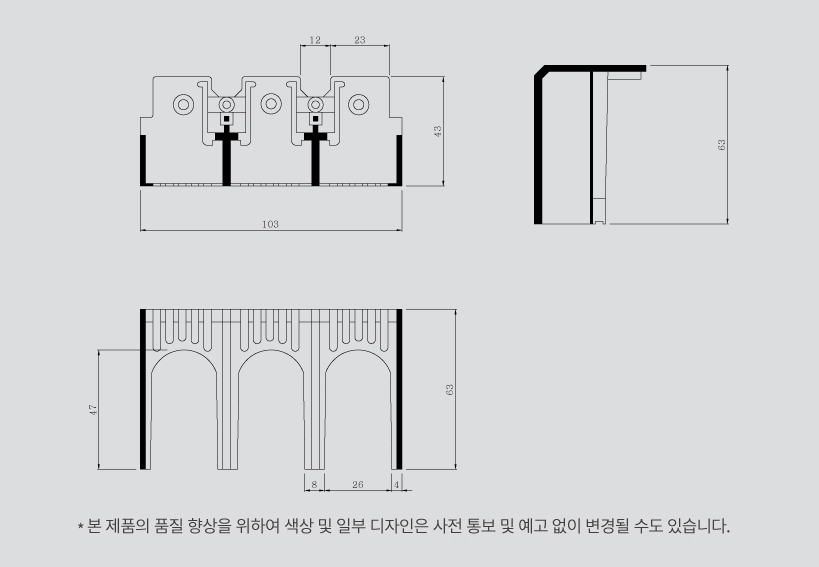

제품사양

형식 및 용도

    • 1 모델 100S 100A SIEMENS TYPE
      400S 200A
      A53C ABS53C LS TYPE
      A103C ABS 103C
      A203C ABS 203C
      30CF SA103C(3P 기본형) FUJI TYPE
      40CF SA203C(3P 기본형)
      103W BW125(3P 기본형)
      203W BW250(3P 기본형)
    • 02 특징


              1. 가공은 전부 간단한 원형입니다.
              2. 안전성을 높인 기능을 가지고 있습니다.
              3. Door 인터록크 기능과 핸들록크 기능이 있습니다.
              4. 핸들을 Door에 취부하는 구조로서 Door 핸들과 병용이 가능합니다.

사용설명서 및 주의사항



    • 통전 중 록크 해제시에는 감전에 특별히 주의를 요합니다.

      • 조작방법

    • 1. 핸들 회전시 NFB는 ON, OFF, OPEN RESET으로 조작됩니다.

      2. 자동차단이 될 경우에는 핸들이 TRIP를 지시합니다.

      3. Door를 닫을 때는 NFB의 동작 상태에 핸들의 표시를
         맞추어 닫아주십시오.

      4. ON 상태로 문을 여는 경우에는 (-)드라이버로
         RELEASE 볼트를 회전시켜 주십시오.



      • 설치

    • 홀 커팅


      핸들 형식에 관계없이 Hole의  치수는 동일합니다.
      (그림 1)과 같이 정확히 Hole을 뚫어 주십시오.


      취부대 설치

      Door의 안쪽으로 부터 NFB 취무면까지 샤프트의 길이(△t)를
      결정하여 취부대를 설치하십시오. (그림 3)


      취부

      NFB와 고정판을 배전함 내에 취부하십시오.
      (그림 4)과 같이 Door에 조작부를 Bolt로 결합해 주십시오.




    • 조정
      다음과 같은 요령으로 핸들을 조정 하십시오.


      1. ABS 본체의  핸들을 ON으로 해주십시오.

      2. NFB핸들과 ABS본체의 핸들 위치를 맞추어 Door를 결합해 주십시오.(그림 4)

      3. NFB핸들을 ON 또는 OFF 조작 시 ABS본체의 동작을
         확인 하십시오. (그림 5)

      4. NFB가 TRIP 할때 핸들을  RESET방향으로 회전시켜
         NFB가 RESET 되는지를 확인하십시오.(그림 6)



      취부

      NFB와 고정판을 배전함 내에 취부하십시오.
      (그림 4)과 같이 Door에 조작부를 Bolt로 결합해 주십시오.



      • Door 개폐

    • 문을 닫은 경우


      1. NFB를 OFF로 하십시오.


      2. 핸들 손잡이를 OFF위치에서 Door을 닫으십시오.


      문을 열 경우


      1. 핸들 손잡이를 C 위치로 하여 Door를 열어주십시오. (그림 7)



      • 조작 방법

    • 문을 닫은 상태에서 NFB조작

      1. 핸들을 수직위치로 하면 NFB는 ON이 됩니다. (그림 8)

      2. 핸들을 수평위치로 하면 NFB는 OFF가 됩니다. (그림 9)

      3. NFB가 자동차단 되는 경우에는 TRIP 위치에 핸들이 놓입니다.
         (그림 10)


      Door 록크를 해제하는 방법

      1. NFB가 ON, OFF, TRIP 상태에서는 Door를 열 수 없습니다.

      2. NFB가 OFF, TRIP 상태에서 Reset 위치로 회전 시키면
         록크가 해제됩니다.

      3. NFB가 ON 상태에서 Door를 열고자 할때는 RELEASE를
         시계 반대 방향으로 회전 시키면 록크가 해제 됩니다. (그림 8-A)

      • 핸들 록크 기능

    • - 자물쇠로 핸들을 OFF 상태로 록크 할 수가 있습니다.

      - 자물쇠의 굵기는 3~8mm로 하십시오. (그림 12)

      • 설치

    • 홀 커팅
      핸들의 형식에 관계없이 도어 홀 가공 치수는 동일 합니다.
      (그림 3) 을 따라 정확한 홀을 가공하십시오.



    • 취부대 설치

      도어 외측으로부터 NFB 설치하는 면까지
      (그림4)의 치수가 되도록 설치대를 제작해 주십시오.


      드라이브 유니트 설치

      NFB를 OFF 상태에서 하여 주십시오.
      NFB의 손잡이와 V핸들 팔이 맞물리게 결합해 주십시오.


      핸들 유니트 설치
      1. 핸들 유니트, 카바의 볼트, 바킹, 고정시키는 판넬을 도어에 끼워서
        임시로 조여 주십시오.

      2. 핸들 유니트에는 NFB에 대해서 비틀림이 없도록 조절해주십시오.
         (그림 5)

      3. 핸들 유니트를 OFF 상태에서 도어를 닫아주십시오.
         샤프트 런치가 도어를 닫은 상태에서 맞물려 있는지
         확인해 주십시오.(그림 4)


    • 1. ON-OFF 조작의 확인
         핸들을  OF-OFF조작 시 NFB가 ON-OFF 되는지
         확인하여 주십시오. 작동되지 않을 경우 핸들 유니트를 도어
         판넬 위에서 상하 좌우로 조금씩 움직여보고,
         맞물리게 하여 주십시오. 핸들을 ON상태에서 핸들을 좌우로
         흔들어도 자동 복귀하는 위치가 취적의 위치 입니다. (그림 6)



      2. 설치 후, 도어가 완전히 닫히지 않을 경우
         도어 표면은 NFB의 설치면의 치수(105)가 표면 치수에 대해서
         짧기 때문에 표면치수까지 깊숙히 넣어 주십시오.


      3. 도어 닫은 후, 도어 잠김이 되지 않을 경우

         도어표면의 NFB의 설치면의  치수(105)가 표면에 비해서
         깊기 때문에 표면치수까지 짧게 하여 주십시오.
         도어가 잠겼는지 확인 후 핸들 유니트 고정 나사를 늘려서
         조여주십시오.

      • 조작 방법

    • 1. 도어 닫은 상태에서 NFB 조작 방법

      - 핸들을 수직 위치로 하면 NFB는 ON 됩니다. (그림 7)

      - 핸들을 수평 위치로 하면 NFB는 OFF 됩니다. (그림 8)

      - NFB가 자동 차단되는 경우 핸들이 TRIP 위치를 지시하게 됩니다.
         (그림 9)

      - 핸들을 RESET 방향으로 회전시키면 NFB는 리셋됩니다. (그림 10)


      2. 도어잠김의 해제 방법

      - NFB가 ON-OFF-TRIP 상태에서는 도어를 열 수  없습니다.

      - 핸들을 OPEN 위치로 회전하면 잠금장치가 해제 됩니다.

      - NFB를 ON 상태로 도어를 열때는 RELEASE 볼트를 시계 방향으로
        회전하면 잠금장치가 해제됩니다. (그림 11)


      3. 도어 닫은 후 , 도어 잠김이 되지 않을 경우

         도어표면은 NFB의 설치면의 치수 (105)가 표면에 비해서
         깊기 떄문에 표면치수까지 짧게 하여 주십시오.
         도어가 잠겼는지 확인 후 핸들 유니트 고정 나사를 늘려서
         조여 주십시오.





    • 4. 핸들 록크
      - 자물쇠는 핸들이 OFF상태일 때 록크 할 수가 있습니다.
      - 자물쇠의 굵기는 3~8mm로 하십시오.(그림 12)
