케이블 그랜드STANDARD TYPE

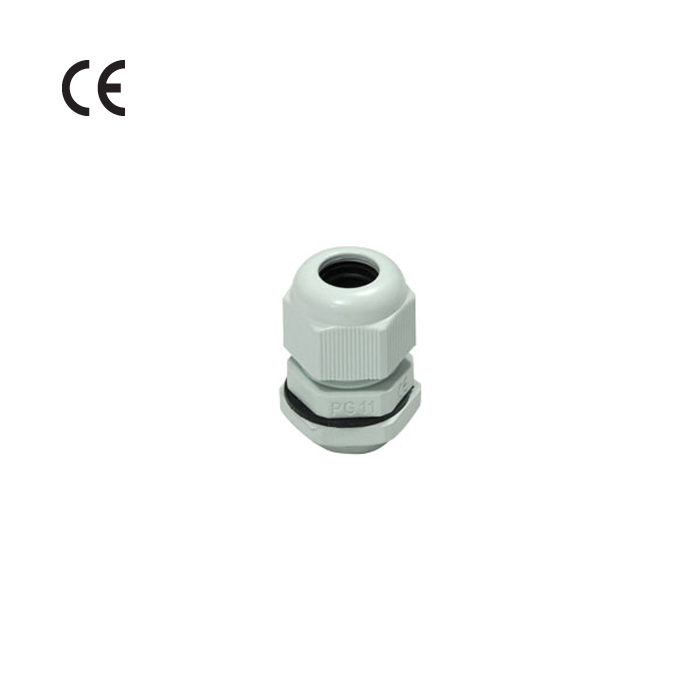

KPG-11케이블 그랜드 STANDARD TYPE

    • 방수, 먼지, 염분, 산화, 알칼리 등의 일반 용매를 막는 효과가 있습니다.

모델선택


KPG-11

제품사양

    • 제품 제품 규격 전선 구경(mm) 피치 외경
      L2(mm)
      		 피치 길이
      L1(mm)
      		 피치
      L1(mm)
      		 스패너 치수(mm) 수량
      KPG-11 PG-11 5~10 18 10 1.5 24/22 100
      KPG-16 PG-16 10~13 22 10 1.5 30/27 100
      KPG-21 PG-21 13~18 27 10 1.5 36/33 100
      KPG-36 PG-36 22~32 46 12 1.5 56/53 20
      KPG-42 PG-42 32~48 54 14.0 1.5 65/60 20
      KPG-48 PG-48 37~44 59.0 14.0 1.5 70/68 20

    • ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

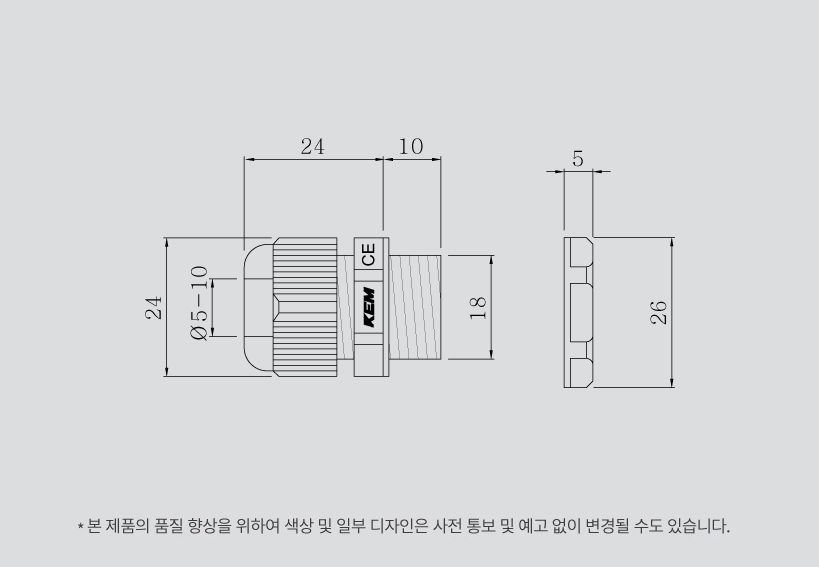

도면

형식 및 용도

    • 02 재질


              나일론 PA66


    • 03 피치규격


             PG

    • 04 작업온도


              고정상태에서 -40ºC~100ºC 움직이는 상태에서 -20ºC~80ºC

    • 05 특징


             진동기계에 적용되는 다이클램핑너트 씰링,케이블을 조이는 범위가 넓음
             방수,먼지,염분,산화,알카리 등의 일반 용매를 막는 효과가 있습니다.

    • 06 제품색상


             Standard type - 연회색
             Self-loking type - 회색, 검정, 흰색
             ※ 흰색은 7S, 11S, 9S, 13.5S, 16S, 21S만 주문가능
