케이블 그랜드SELF-LOCKING TYPE

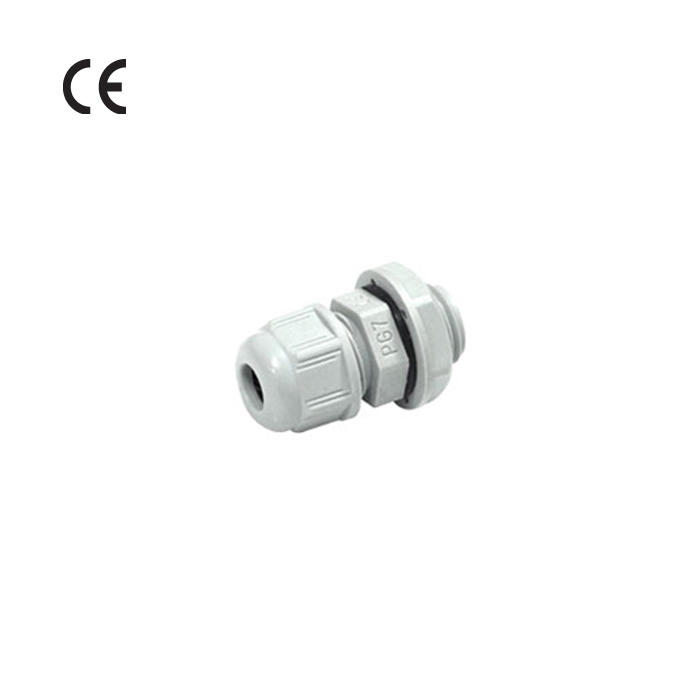

KPG-7S케이블 그랜드 SELF-LOCKING TYPE

    • 방수, 먼지, 염분, 산화, 알칼리 등의 일반 용매를 막는 효과가 있습니다.

모델선택


KPG-7S

제품사양

    • 제품 제품 규격 전선 구경(mm) 피치 외경
      L2(mm)
      		 피치 길이
      L1(mm)
      		 피치
      L1(mm)
      		 스패너 치수(mm) 수량
      KPG-7S PG-7 3~6.5 12.5 11 1.27 19/15 100
      KPG-9S PG-9 4~8 15 11 1.41 22/19 100
      KPG-11S PG-11 5~10 18.5 12 1.41 24/22 100
      KPG-13.5S PG-13.5 6~12 20.5 13 1.41 26/24 100
      KPG-16S PG-16 8~13 22.5 13 1.41 30/27 100
      KPG-21S PG-21 13~18 28 16 1.588 35/33 100
      KPG-29S PG-29 18~25 37 16 1.588 46/42 50
      KPG-36S PG-36 22~32 47 17 1.588 56/53 20

    • ■ 규격및 사양은 제품의 개선을 위하여 예고없이 변경 될 수 있습니다.
      ■ 특별주문 사양도 제작 가능합니다.

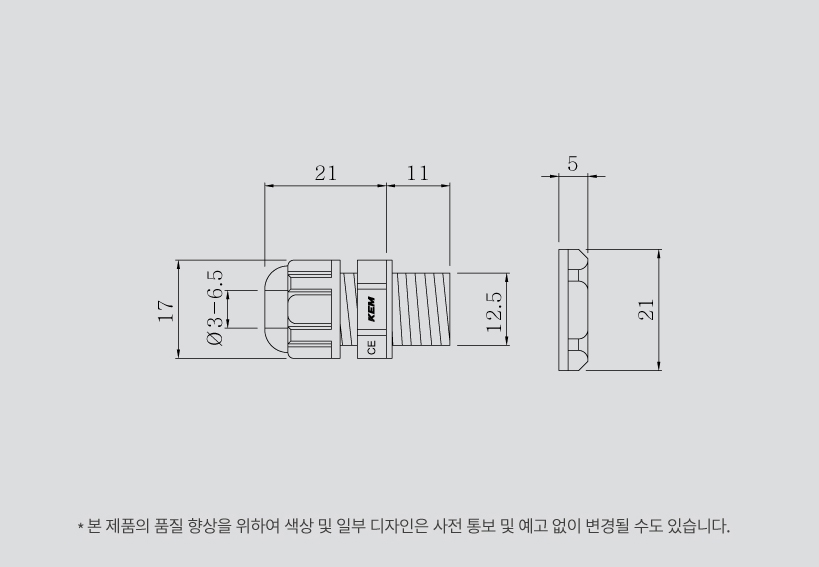

도면

형식 및 용도

    • 02 재질


              나일론 PA66


    • 03 피치규격


             PG

    • 04 작업온도


              고정상태에서 -40ºC~100ºC 움직이는 상태에서 -20ºC~80ºC

    • 05 특징


             진동기계에 적용되는 다이클램핑너트 씰링,케이블을 조이는 범위가 넓음
             방수,먼지,염분,산화,알카리 등의 일반 용매를 막는 효과가 있습니다.

    • 06 제품색상


             Standard type - 연회색

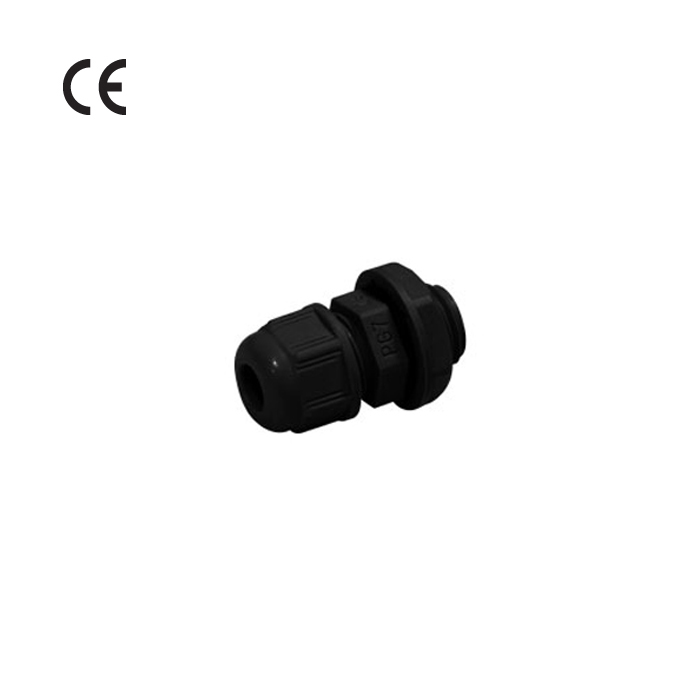

             Self-loking type - 회색, 검정, 흰색
             ※ 흰색은 7S, 11S, 9S, 13.5S, 16S, 21S만 주문가능
